Проектирование мансарды согласно СНиП «Жилые здания»

1. Общие указания

Санитарно-гигиенические требования, освещенность и инсоляция

1.1*. Высота жилых помещений от пола до потолка должна быть не менее 2,5 м, для климатических подрайонов IА, IБ, IГ, IД, IIА — не менее 2,7 м. Высоту этажей от пола до пола для жилых домов социального назначения рекомендуется принимать не более 2,8 м, для климатических подрайонов IА, IБ, IГ, IД, IIА — не более 3,0 м. В жилых помещениях и кухне, расположенных в мансардном этаже, допускается меньшая высота относительно нормируемой на площади, не превышающей 50% общей площади помещений (курсив наш — Ред.). Высота внутриквартирных коридоров должна быть не менее 2,1 м. Используя данную норму и правило определения площади мансардного этажа, мы можем получить формулу расчета возможности использования чердака в жилых целях: a? b + 0,7xс; где а — площадь помещения с высотой выше 2,5 м, b — площадь помещения с высотой от 1,1 м до 2,5 м, с — площадь помещения с высотой от 0,8 м до 1,1 м.

1.3*… Естественное освещение следует принимать согласно требованиям СНиП 23-05-95. При этом отношение площади световых проемов всех жилых комнат и кухонь квартир и общежитий к площади пола этих помещений, как правило, не должно превышать 1:5,5. Минимальное отношение должно быть не менее 1:8, для мансардных этажей, при применении мансардных окон допускается принимать отношение 1:10.

Данный пункт указывает, что при применении мансардных окон расположенных в скате кровли допускается на 25% меньшая площадь остекления по сравнению с применением вертикальных окон в типовом этаже. К сожалению, при применении люкарен/слуховых окон в мансарде проектировщики при расчете площади остекления применяют коэффициент 1:8, что приводит к недостаточной освещенности помещений. Этот коэффициент предусмотрен для расчета светопрозрачных конструкций в традиционном этаже с вертикальными стенами. При использовании в мансарде вертикальных окон образуются глубокие откосы, в которых задерживается до ? естественного света по сравнению с мансардным окном (см. рис. 3).

Этажность и степень огнестойкости

1.13*. Допускается здания I, II и III степеней огнестойкости надстраивать одним мансардным этажом с несущими элементами, имеющими предел огнестойкости не менее R45 и класс пожарной опасности К0, независимо от высоты зданий, установленной в табл.1, но расположенным не выше 75 м. Ограждающие конструкции этих мансард должны отвечать требованиям, предъявляемым к конструкциям надстраиваемого здания. При применении деревянных конструкций следует предусматривать конструктивную огнезащиту, обеспечивающую указанные требования.

Бытует мнение, что деревянные конструкции в мансардном этаже запрещены. На самом деле, при соответствующей защите конструкций и высоте здания до 75 м такого запрета не существует. Предлагается применение антиперенных пропиток для деревянных частей конструкций мансарды. При существующих известных технологиях пропиток (возможно, уже изобретены и пропитки с лучшими характеристиками) требуется повторное проведение данного мероприятия через три-пять лет, что при конструктивных решениях, получивших распространение в России, невозможно. Поэтому в СНиПах есть указание применять конструктивную защиту. Как подтвердить соответствие выбранного конструктивного решения указанной норме? Нашей компанией был испытан образец конструкции покрытия и перекрытия мансардного этажа. Эта конструкция показала результаты (REI75 и K045), превосходящие минимальные требования СНиПов. Аналогичная конструкция была испытана другими фирмами, и результаты подтвердились.

Существует несложный прием, который увеличивает огнестойкость кровельной конструкции — это укладка под деревянными стропилами 100-миллиметрового слоя минеральной ваты. Он служит не только как тепло- и звукоизоляция, но и для защиты несущих конструкций от воздействия пламени и температуры. Такой же прием используется и в случае несущих конструкций из проката и холодногнутого металлического профиля. Еще один вопрос, который нередко возникает: указание в СНиПе на «один мансардный этаж». По этому вопросу мы консультировались со специалистами Госстроя и получили следующий ответ. Требования, указанные в пункте 1.13, действуют для устройства одного мансардного этажа, если же исходя из технико-экономических показателей или архитектурных решений требуется устройство многоуровневой мансарды, то должны быть разработаны и согласованны с органами пожарного надзора мероприятия, обеспечивающие безопасность в здании (в мансарде). Эти мероприятия могут быть сведены к следующему:

• увеличение огнестойкости конструкций;

• выполнение требований по эвакуации, в том числе из двухуровневых квартир;

• корректировка планировочных решений.

1.25*. В жилых зданиях секционного типа при общей площади квартир на этаже секции до 500 кв. м включительно допускается предусматривать эвакуационный выход с этажа секции на одну лестничную клетку. При этом в каждой квартире, расположенной на высоте более 15 м, следует предусматривать аварийные выходы по п.6.20* a, b или c СНиП 21-01-97*.

(6.20* К аварийным выходам также относятся:

• выход на балкон или лоджию с глухим простенком не менее 1,2 м от торца балкона (лоджии) до оконного проема (остекленной двери) или не менее 1,6 м между остекленными проемами, выходящими на балкон (лоджию);

• выход на переход шириной не менее 0,6 м, ведущий в смежную секцию здания класса Ф1.3 или в смежный пожарный отсек;

• выход на балкон или лоджию, оборудованные наружной лестницей, поэтажно соединяющей балконы или лоджии…

СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»)

Для квартиры, расположенной в двух уровнях, предусматривать выход на лестничную клетку с каждого этажа не требуется при условии, что помещения квартиры расположены не выше 6-го этажа и этаж квартиры, не имеющий непосредственного выхода на лестничную клетку, обеспечен дополнительным выходом в соответствии с требованиями вышеприведенного пункта.

1.34а*. Нормы настоящего подраздела (п.п.1.29, 1.31-1.34) не распространяются на существующие здания высотой до 28 м включительно, надстраиваемые одним (в том числе мансардным) этажом. При этом надстраиваемый этаж должен быть обеспечен аварийным выходом по п.6.20* a, b или c СНиП 21-01-97*.

Возникает вопрос, почему к мансарде по сравнению с типовым этажом применяются менее жесткие требования по пожарной безопасности. Анализируя нормативные документы разных стран, мы обнаружили, что во многих из них требования зависят от этажа, а не от этажности. Например, как показано на рисунке 4, если здание одноэтажное, то к его конструкции предъявляются требования по огнестойкости 30 минут, если здание 4-этажное с мансардой, то к обычным этажам — 60 минут, а к мансарде — 30 минут. Это связано с тем, что мансарда всегда последний этаж: соответственно через нижележащий этаж эвакуируются как люди из мансарды, так и люди, проживающие на этом этаже. Второй вопрос в этом ключе: огонь, как правило, распространяется вверх. Соответственно, вероятность возгорания нижележащего этажа стремится к нулю. На сегодняшний день, основываясь на европейском опыте пожаротушения мансард, ни одного такого случая не зафиксировано. Вот объективные причины, позволяющие предъявлять менее жесткие требования к мансардным этажам и, как следствие, применять легкие конструкции.

Нежилые этажи

1.35. Высоту помещений общественного назначения, размещаемых в жилых зданиях, допускается принимать равной высоте жилых помещений, кроме помещений, в которых по условиям размещения оборудования должна быть высота не менее 3 м.

1.36*… На верхнем этаже допускается размещение творческих мастерских художников и архитекторов, при этом сообщение этажа с лестничной клеткой следует предусматривать через тамбур. В надстраиваемом мансардном этаже зданий II степени огнестойкости общей высотой не более 28 м допускается размещать помещения конторского типа по согласованию с местными органами власти с учетом выполнения требований п.1.38.

1.38*. Помещения общественного назначения, кроме помещений общественного назначения общежитий и домов для престарелых и семей с инвалидами, должны иметь входы и эвакуационные выходы, изолированные от жилой части здания.

При размещении помещений конторского типа в надстраиваемом мансардном этаже допускается принимать в качестве второго эвакуационного выхода лестничные клетки жилой части здания, при этом сообщение этажа с лестничной клеткой следует предусматривать через тамбур с противопожарными дверями. Дверь в тамбуре, выходящая на лестничную клетку, должна предусматриваться с открыванием только изнутри помещения. Данные пункты допускают размещение офисных помещений в мансарде над жилыми этажами при наличии второго эвакуационного выхода. Существуют следующие варианты решения:

• пристраивать наружную лестницу;

• использовать черную лестницу в старых зданиях.

Соответственно для мастерских художников и архитекторов достаточно выхода на одну лестничную клетку.

Лифты в мансарде

1.50. В жилых зданиях с отметкой пола верхнего этажа от уровня планировочной отметки земли 14 м и более следует предусматривать лифты. В IА, IБ, IГ, IД и IVА климатических подрайонах и местностях, раположенных на высоте 1000 м и более над уровнем моря, лифты следует предусматривать в зданиях с отметкой пола верхнего этажа 12 м и более. Для зданий, подлежащих строительству до 2000 г. в IА, IБ, IГ, IД и IVА климатических подрайонах, допускается не предусматривать устройство лифтов при отметке пола верхнего этажа 13,5 м и менее от планировочной отметки земли. В жилых домах для престарелых и семей с инвалидами с отметкой пола верхнего этажа соответственно 8 м и более и 5 м и более следует предусматривать лифты. Необходимое число лифтов, их грузоподъемность и скорость в жилых зданиях различной этажности следует принимать в соответствии с обязательным приложением 3.

Допускается не предусматривать лифты при надстройке 5-этажных жилых зданий мансардным этажом при отметке надстраиваемого этажа не более 16 м. При новом строительстве для соблюдения современных норм комфорта устройство лифтов требуется при высоте пола последнего этажа 14 м, при реконструкции допускается не устраивать лифт до отметки в 16 м

2. Требования к основным элементам жилых зданий

Квартиры и жилые ячейки общежитий

2.4*. Площадь гостиной (общей комнаты) в однокомнатной квартире должна быть не менее 14 кв. м, в квартирах с числом комнат 2 и более — не менее 16 кв. м, других жилых комнат и кухни — не менее 8 кв. м. В однокомнатных квартирах типа 1А и двухкомнатных типа 2А городских домов допускается проектировать кухни или кухни-ниши не менее 5 кв. м. Площадь спальной жилой комнаты и кухни в надстраиваемом мансардном этаже двух- и более комнатных квартир допускается не менее 7 кв. м при условии, что общая комната имеет площадь не менее 16 кв. м. Меньшая допустимая площадь спальной комнаты и кухни в мансарде допускается из-за обычно большего объема помещений.

Термины и определения

*Этаж мансардный (мансарда) — этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа. Хотелось бы подчеркнуть, что точка пересечения фасада и кровли не более 1,5 метров от уровня пола мансардного этажа. Очень часто проектируют псевдомансарду, представляющую собой типовой этаж, обвешанный наклонными конструкциями. Так же 1,5 метра не является минимальной высотой пристенков.

Манса́рда — жилое помещение чердачного типа, образуемое на последнем этаже дома с мансардной крышей. Популярность дома с подобной архитектурой принёс француз Франсуа Мансар своей работой в Париже в середине XVII века. В 1630 году он впервые использовал подкровельное чердачное пространство для жилых и хозяйственных целей. С тех пор чердачный этаж под скатной крутой изломанной крышей носит название «мансарда» (по имени архитектора). С начала XIX века, в связи с индустриализацией и урбанизацией, в мансардах жили преимущественно бедные люди.

Мансарды находят всё большее применение в современном строительстве. Сегодня СНиП 2.08.01-89* трактует данную конструктивную часть здания следующим образом: «Этаж мансардный (мансарда) — этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа»

Конструктивные особенности[

Большое разнообразие конструктивных решений мансард позволило оживить облик домов и предложить самый разнообразный функциональный набор жилых и хозяйственных помещений. К устройству мансард прибегали при строительстве дворцовых и замковых комплексов, а также рядовых домов — жилых, торговых, мастерских и т.п.

Геометрические формы мансард могут быть различными: иметь треугольный или ломаный силуэт, быть симметричными и несимметричными, располагаться по всей ширине здания или только по одну сторону от его продольной оси. При ломаной форме крыши нижней части мансарды придают крутой уклон (60–70°), а верхней — пологий (15–30°).

Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. По отношению к наружным стенам мансарды могут располагаться в створе или выходить за их границы. При ограниченном выносе мансардного этажа его опирают на консольный вынос нижележащего перекрытия, при большом выносе — на дополнительные опоры — колонны, стенки, подвески.

Планировочные особенности связаны со структурой здания и с ниже расположенными помещениями. Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения. При возведении мансардных этажей на реконструируемых зданиях рекомендуется выбирать лёгкие конструкции и материалы с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Несущие конструкции мансард могут быть деревянными, металлическими и железобетонными. Применение деревянных конструкций мансард должно согласовываться со степенью огнестойкости здания. Наружные ограждения мансард могут быть полностью утеплёнными либо только в границах отапливаемых помещений с устройством в последних наклонных, ломанных или плоских потолков.

Преимущества

• Использование инфраструктуры старого здания;

• Увеличение жилой площади за счёт использования чердачного помещения;

• Решение проблемы уплотнительной застройки;

• Придание зданию завершенного вида, улучшение внешнего облика здания;

• Возможность установки мансарды в один или два уровня;

• Сокращение теплопотери через крышу, снижение энергопотребления всего дома в зимний период;

• Выполнение без использования тяжёлой грузоподъёмной техники и без отселения жильцов.

Недостатки

• Потеря полезной площади помещения;

• Скошенные потолки, которые уменьшают высоту стен;

• Сложная и требовательная технология тепло- и гидроизоляции;

• Деградация и гниение стропильных конструкций из-за отсутствия вентиляции межстропильного пространства. В результате срок эксплуататции до капитального ремонта в 3 раза меньше, чем традиционного холодного чердачного помещения (около 70 лет);

• Необходимость использования мансардных окон, которые существенно дороже;

• Скопление снега на мансардных окнах, что уменьшает инсоляцию помещения.

Доп.ИНФО:

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ЖИЛЫЕ ЗДАНИЯ

СНиП 2.08.01-89*

РАЗРАБОТАНЫ ЦНИИЭП жилища Госкомархитектуры (канд. архит. Б.Ю. Брандербург - руководитель темы; канд. архит. С.В. Кролевец, д-р архит. В.К. Лицкевич, кандидаты архитектуры Е.Д. Капустян, Р.П. Абрамова; В.Л. Векслер), ЦНИИЭП граждансельстроем Госкомархитектуры (канд. архит. Л.М. Агаянц), ЦНИИЭП инженерного оборудования Госкомархитектуры (кандидаты техн. наук А.З. Ивянский, И.Б. Павлинова), ВНИИТАГ Госкомархитектуры (канд. архит. А.С. Кривов).

ВНЕСЕНЫ ЦНИИЭП жилища Госкомархитектуры.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Госкомархитектуры (И.Е. Гринберг, канд. техн. наук И.М. Архаров, Л.Г. Сурков).

СНиП 2.08.01-89* является переизданием СНиП 2.08.01-89 с изменениями № 1 от 30 апреля 1993 г. № 18-12, № 2 от 11 октября 1994 г. № 18-21 и № 3 от 3 июня 1999 г. № 42, утвержденными постановлениями Госстроя (Минстроя) России.

Разделы, пункты, таблицы, в которые внесены изменения, отмечены в настоящих Строительных нормах и правилах звездочкой.

Внесено Изменение № 4, утвержденное и введенное в действие постановлением Госстроя России от 20.11. 2000 № 112

При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники» и информационном указателе «Государственные стандарты».

* Настоящие нормы и правила распространяются на проектирование жилых зданий (квартирных домов, включая квартирные дома для престарелых и семей с инвалидами, передвигающимися на креслах-колясках, в дальнейшем тексте — семей с инвалидами, а также общежитий), высотой до 25 этажей включительно.

Конкретные мероприятия по обеспечению жизнедеятельности инвалидов и других маломобильных групп населения следует предусматривать с учетом местных условий и дополнительных требований ВСН 62-91*/ Госкомархитектуры.

Настоящие нормы и правила не распространяются на условия заселения жилых зданий, а также на проектирование инвентарных и мобильных зданий. Условия заселения определяются жилищным законодательством и соответствующими нормативными и методическими документами.

Определение терминов приведено в обязательном приложении 1, правила подсчета площади квартир в домах и общежитиях, жилой площади общежитий, площади жилых зданий, площади помещений, строительного объема, площади застройки и этажности жилых зданий — в обязательном приложении 2.

1. ОБЩИЕ УКАЗАНИЯ

САНИТАРНО-ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ, ОСВЕЩЕННОСТЬ И ИНСОЛЯЦИЯ

1.1.* Высота жилых помещений от пола до потолка не менее 2,5 м, для климатических подрайонов IА, IБ, IГ, IД, IIА - не менее 2,7 м.

Высоту этажей от пола до пола для жилых домов социального назначения рекомендуется принимать не более 2,8 м, для климатических подрайонов IA, IБ, IГ, IД, IIА - не более 3,0 м.

Высота внутриквартирых коридоров должна быть не менее 2,1 м.

В жилых помещениях и кухне, расположенных в мансардном этаже, допускается меньшая высота относительно нормируемой на площади, не превышающей 50 % общей площади помещений.

1.2. Продолжительность инсоляции, соответствующая СНиП 2.07.01 89*, должна быть обеспечена: в одно-, двух- и трехкомнатных квартирах - не менее чем в одной комнате, в четырех-, пяти-, шестикомнатных - не менее чем в двух комнатах. В общежитиях должно инсолироваться не менее 60% жилых комнат.

1.3.* Естественное освещение должны иметь жилые комнаты, кухни, неканализованные уборные, входные тамбуры (кроме ведущих непосредственно в квартиры), лестничные клетки, общие коридоры в жилых зданиях коридорного типа, а также помещения общественного назначения в общежитиях и жилых домах для престарелых и семей с инвалидами. Естественное освещение следует принимать согласно требованиям СНиП 23-05-95. При этом отношение площади световых проемов всех жилых комнат и кухонь квартир и общежитий к площади пола этих помещений, как правило, не должно превышать 1:5,5. Минимальное отношение должно быть не менее 1:8, для мансардных этажей, при применении мансардных окон, допускается принимать отношение 1:10. Длина общих коридоров не должна превышать при освещении через световые проемы в наружных стенах в одном торце 24 м, а в двух торцах — 48 м. При большей длине коридоров необходимо предусматривать дополнительно естественное освещение через световые карманы. Расстояние между двумя световыми карманами должно быть не более 24 м, а между световым карманом и световым проемом в торце коридора — не более 30 м. Ширина светового кармана должна быть не менее половины его глубины (без учета ширины прилегающего коридора). Через световой карман, которым может служить лестничная клетка, допускается освещать коридоры до 12 м, расположенные по обе ее стороны.

Примечание. Допускается проектировать без естественного освещения кухни-ниши в жилых ячейках общежитий (не более чем на две комнаты) и в однокомнатных квартирах типа IА (см. табл. 5) при оборудовании их электроплитами и искусственной вытяжной вентиляцией.

1.4.* В домах, проектируемых для всех климатических районов, помещения, имеющие естественное освещение, должны быть обеспечены проветриванием через фрамуги, форточки или другие устройства. При этом квартиры, проектируемые для III и IV района, должны быть обеспечены сквозным или угловым проветриванием, допускается также вертикальное (через шахты) проветривание. В секционных домах, проектируемых для III климатического района, допускается проветривание односторонне расположенных одно- и двухкомнатных квартир через лестничную клетку или другие внеквартирные проветриваемые помещения. При этом таких квартир на этаже должно быть не более двух. В домах коридорного типа допускается проветривание одно- и двухкомнатных квартир через общие коридоры длиной не более 24 м, имеющие прямое естественное освещение и сквозное или угловое проветривание.

1.5. В зданиях, проектируемых для строительства в районах со среднемесячной температурой июля 21°С и выше, световые проемы в жилых комнатах и кухнях, а в IV климатическом районе также в лоджиях должны быть в пределах сектора горизонта 200—290° оборудованы наружной регулируемой солнцезащитой. В зданиях I и II степеней огнестойкости высотой пять этажей и более наружную солнцезащиту следует выполнять из негорючих материалов. В одно-, двухэтажных зданиях солнцезащиту допускается обеспечивать средствами озеленения.

1.6.* Лестничные клетки должны быть освещены через окна в наружных стенах каждого этажа, кроме случаев, указанных в п. 6.39* СНиП 21-01-97*.

Проветривание лестничной клетки должно быть обеспечено через открывающиеся остекленные проемы площадью открывания на каждом этаже не менее 1,2 м².

(Измененная редакция, Изм. № 3)

1.7.* Ограждения лоджий и балконов в зданиях высотой три этажа и более должны выполняться из негорючих материалов.

Не допускается остекление балконов и лоджий, используемых в качестве перехода через воздушную зону при незадымляемых лестничных клетках, перехода в смежные секции, для размещения наружных лестниц и глухих простенков, устраиваемых в соответствии с пп. 6.13* и 6.20* СНиП 21-01-97*, а также при недостаточном освещении помещений к которым примыкают указанные балконы и лоджии, в соответствии с требованиями СНиП 23-05-95.

(Измененная редакция, Изм. № 3)

1.8. Нормы допустимых уровней шума для жилых зданий следует принимать согласно требованиям СНиП II-12-77.

ЭТАЖНОСТЬ И СТЕПЕНЬ ОГНЕСТОЙКОСТИ

1.9.* Этажность и протяженность зданий определяются проектом застройки. При определении этажности и протяженности жилых зданий в сейсмических районах следует выполнять требования СНиП II-7-81*, СНиП 2.07.01-89* и СН 429*-71. Квартирные дома для престарелых следует проектировать не выше девяти этажей, для семей с инвалидами - не выше пяти. В других типах жилых зданий квартиры для семей с инвалидами следует размещать на первых этажах.

Противопожарную защиту зданий следует обеспечивать в соответствии с требованиями СНиП 21-01-97*, за исключением случаев, специально оговоренных в данных нормах.

Классификацию жилых зданий по функциональной пожарной опасности следует принимать по СНиП 21-01-97*:

Ф1.2 - общежития;

Ф1.3 - многоквартирные дома, в том числе для семей с инвалидами.

(Измененная редакция, Изм. № 3)

1.10. Сквозные проезды в зданиях следует принимать шириной в свету не менее 3,5 м, высотой не менее 4,25 м. Сквозные проходы через лестничные клетки зданий должны быть расположены на расстоянии один от другого не более 100 м.

1.11.* Площадь этажа пожарного отсека между противопожарными стенами в зданиях класса Ф1.3 в зависимости от степени огнестойкости, класса конструктивной пожарной опасности и высоты зданий (по СНиП 21-01-97*) должна быть не более указанной в таблице 1.

Таблица 1

Высота здания определяется высотой расположения верхнего этажа (включая мансардный), не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене.

В зданиях I, II и III степеней огнестойкости для обеспечения требуемого предела огнестойкости несущих элементов здания допускается применять только конструктивную огнезащиту.

В зданиях I, II и III степеней огнестойкости межсекционные стены и перегородки, а также перегородки, отделяющие общие коридоры от других помещений, должны иметь предел огнестойкости не менее EI 45, в зданиях IV степени огнестойкости - не менее EI 15.

В зданиях I, II и III степеней огнестойкости межквартирные ненесущие стены и перегородки должны иметь предел огнестойкости не менее EI 30 и класс пожарной опасности КО, в зданиях IV степени огнестойкости - предел огнестойкости не менее EI 15 и класс пожарной опасности - не ниже К1.

Класс пожарной опасности межкомнатных (в том числе шкафных, сборно-разборных, с дверными проемами и раздвижных) перегородок не нормируется.

Несущие элементы двухэтажных зданий IV степени огнестойкости должны иметь предел огнестойкости не менее R 30.

(Измененная редакция, Изм. № 3)

1.12* В зданиях общежитий (класс Ф 1.2 по СНиП 21-01-97*) площадь этажа между противопожарными стенами и наибольшую высоту зданий в зависимости от степени огнестойкости и класса конструктивной пожарной опасности следует принимать: для общежитий, размещаемых в жилых зданиях секционного типа, - по таблице 1, для общежитий коридорного типа - по таблице 1а.

Таблица 1а

Допускается разделять пожарные отсеки зданий общежитий IV и V степеней огнестойкости глухой противопожарной стеной 2-го типа при блокировке не более двух пожарных отсеков.

(Измененная редакция, Изм. № 3)

1.13* Допускается здания I, II и III степеней огнестойкости надстраивать одним мансардным этажом с несущими элементами, имеющими предел огнестойкости не менее R45 и класс пожарной опасности К0, независимо от высоты зданий, установленной в таблице 1, но расположенным не выше 75 м. Ограждающие конструкции этих мансард должны отвечать требованиям, предъявляемым к конструкциям надстраиваемого здания.

При применении деревянных конструкций следует предусматривать конструктивную огнезащиту, обеспечивающую указанные требования.

(Измененная редакция, Изм. № 3)

1.14. Степень огнестойкости здания с неотапливаемыми пристройками следует принимать по степени огнестойкости отапливаемой части здания.

1.15.* Предел огнестойкости и класс пожарной опасности для конструкций галерей в галерейных домах должны соответствовать значениям, принятым для перекрытий.

(Измененная редакция, Изм. № 3)

ПУТИ ЭВАКУАЦИИ

1.16. Отметка пола помещений при входе в здание должна быть выше отметки тротуара перед входом не менее чем на 0,15 м.

1.17. Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18.

Лестничные марши и площадки должны иметь ограждения с поручнями, в домах для престарелых и семей с инвалидами — дополнительно пристенные поручни.

1.18. Исключен

(Измененная редакция, Изм. № 3)

1.19. В лестничных клетках допускается устанавливать приборы отопления, мусоропроводы, этажные совмещенные электрощиты и почтовые ящики, не уменьшая нормативной ширины прохода по лестничным площадкам и маршам.

В незадымляемых лестничных клетках допускается установка только приборов отопления.

1.20. Лестничные клетки и лифтовые холлы должны быть отделены от помещений любого назначения и поэтажных коридоров дверями, оборудованными закрывателями, с уплотнением в притворах.

Допускается предусматривать остекленные двери, при этом в зданиях высотой четыре этажа и более — с армированным стеклом.

1.21*. Наибольшие расстояния от дверей квартир и комнат общежитий до лестничной клетки или выхода наружу следует принимать по табл.2*.

Таблица 2*

В секции жилого здания при выходе из квартир в коридор (холл), не имеющий естественного освещения в торце, расстояние от двери наиболее удаленной квартиры до выхода непосредственно в лестничную клетку не должно превышать 12 м; при наличии естественного освещения это расстояние допускается принимать по таблице 2* как для тупикового коридора.

(Измененная редакция, Изм. № 3)

1.22. Ширина коридора в жилых зданиях между лестницами или торцом коридора и лестницей должна быть, м, не менее: при длине до 40 м - 1,4, свыше 40 м - 1,6; ширина галереи - не менее 1,2 м. Коридоры следует разделять перегородками с дверями, оборудованными закрывателями и располагаемыми на расстоянии не более 30 м одна от другой и от торцов коридора.

1.23. В квартирных домах для престарелых и семей с инвалидами, а также при размещении семей с инвалидами в первом этаже в коридорах при входе в здание, подходе к лифту и мусоропроводу не должно быть ступеней и порогов. В таких случаях предусматривать пандусы шириной не менее 1,2 м с уклоном не более 1:20. Ширина внеквартирных коридоров должна быть не менее 1,8 м, дверей — не менее 0,9 м.

1.24. Наименьшую ширину и наибольший уклон лестничных маршей следует принимать согласно табл.3.

Таблица 3.

Примечание. Ширину марша следует определять расстоянием между ограждениями или между стеной и ограждением. Внутриквартирные лестницы допускается устраивать деревянными.

1.25.* В жилых зданиях секционного типа при площади секции до 500 м включительно допускается предусматривать эвакуационный выход с этажа секции на одну лестничную клетку. При этом в каждой квартире, расположенной на высоте более 15 м, следует предусматривать аварийные выходы по 6.20*а), б) или в) СНиП 21-01-97*.

Для квартиры, расположенной на двух этажах (уровнях), допускается не предусматривать выход в лестничную клетку с каждого этажа при условии, что помещения квартиры расположены не выше 6-го этажа и этаж квартиры, не имеющий непосредственного выхода в лестничную клетку, обеспечен дополнительным выходом в соответствии с требованиями настоящего пункта.

(Измененная редакция, Изм. № 3)

1.26.* В жилых зданиях коридорного (галерейного) типа высотой до 28 м включительно при общей площади квартир на этаже 500 м² и более общие коридоры (галереи) должны иметь выходы не менее чем на две обычные лестничные клетки 1 го типа. При общей площади менее 500 м² допускается выход на одну обычную лестничную клетку 1 го типа. При этом в торцах коридора (галереи) следует предусматривать выходы на наружные лестницы 3 го типа.

При размещении обычной лестничной клетки в торце здания допускается при соблюдении требований табл.2 устройство одной лестницы 3 го типа в противоположном торце коридора (галереи).

(Измененная редакция, Изм. № 3)

1.27.* В жилых зданиях для IV климатического района и IIIБ климатического подрайона высотой не более 28 м допускается устройство вместо лестничных клеток наружных открытых лестниц из негорючих материалов с пределом огнестойкости не менее 1 ч.

(Измененная редакция, Изм. № 3)

1.28. В I - III климатических районах при всех наружных входах в жилые здания следует предусматривать тамбуры глубиной не менее 1,2 м, в домах для престарелых и семей с инвалидами — глубиной не менее 1,5 м и шириной не менее 2,2 м. Двойные тамбуры при входе в жилые здания следует проектировать в зависимости от этажности и района строительства согласно табл.4.

Таблица 4.

Примечание. При непосредственном входе в квартиру в одноквартирных и блокированных домах двойной тамбур следует проектировать при температуре наиболее холодной пятидневки минус 35°С и ниже.

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ЗДАНИЯМ ВЫСОТОЙ БОЛЕЕ 28 м*

(Измененная редакция, Изм. № 3)

1.29.* В жилых зданиях секционного типа высотой более 28 м при общей площади квартир на этаже до 500 м следует предусматривать выход на лестничную клетку типа H1. При этом для всех квартир и помещений общего пользования общежитий, расположенных на высоте более 15 м, следует предусматривать аварийные выходы по 6.20* а), б) или в) СНиП 21-01-97*.

В жилых зданиях коридорного типа высотой более 28 м при общей площади квартир на этаже до 500 м допускается предусматривать выход на одну незадымляемую лестничную клетку типа H1 при условии, что в торцах коридоров предусмотрены выходы на наружные лестницы 3-го типа, ведущие до отметки пола второго этажа. При размещении незадымляемой лестничной клетки в торце коридора допускается устройство одной лестницы 3-го типа в противоположном торце коридора.

В указанных зданиях при общей площади квартир на этаже более 500 м следует предусматривать не менее двух незадымляемых лестничных клеток; не менее 50% из них должны быть типа H1; незадымляемые лестничные клетки в пределах первого этажа должны иметь выходы непосредственно наружу.

Незадымляемость переходов в лестничные клетки типа Н1 должна быть обеспечена в соответствии с требованиями п.6.37 СНиП 21-01-97.*

В незадымляемых лестничных клетках типа Н1 допускается предусматривать лестничные марши и площадки с пределом огнестойкости R 15 класса конструктивной пожарной опасности КО.

(Измененная редакция, Изм. № 3, 4)

1.30. Исключить

(Измененная редакция, Изм. № 3)

1.31*. В секционных домах допускается устраивать выход наружу из незадымляемой лестничной клетки типа Н1 через вестибюль, отделенный от примыкающих коридоров противопожарными перегородками типа Н1. При этом сообщение лестничной клетки с вестибюлем должно устраиваться аналогично другим этажам через воздушную зону. Допускается заполнение проема воздушной зоны на первом этаже металлической решеткой.

На пути от квартиры до лестничной клетки должно быть не менее двух (не считая дверей из квартиры) последовательно расположенных самозакрывающихся дверей.

(Измененная редакция, Изм. № 3)

1.32. Удаление дыма из поэтажных коридоров в зданиях с незадымляемыми лестничными клетками следует предусматривать через специальные шахты с принудительной вытяжкой и клапанами, устраиваемыми на каждом этаже из расчета одна шахта на 30 м длины коридора.

Для каждой шахты дымоудаления следует предусматривать автономный вентилятор. Шахты дымоудаления должны быть из негорючих материалов и иметь предел огнестойкости не менее 1 ч.

1.33*. В шахтах лифтов при пожаре следует обеспечивать подачу наружного воздуха из отдельного канала в верхнюю часть лифтовой шахты.

При этом избыточное давление в лифтовой шахте следует принимать по расчету согласно СНиП 2.04.05-91*.

(Измененная редакция, Изм. № 3)

1.34.* Вентиляционные установки подпора воздуха и дымоудаления должны быть расположены в отдельных вентиляционных камерах, отгороженных противопожарными перегородками 1 го типа. Открывание клапанов и включение вентиляторов следует предусматривать автоматическим от извещателей пожарной сигнализации, установленных в прихожих квартир, комнатах общежитий и помещениях культурно-бытового обслуживания, а также дистанционным от кнопок, устанавливаемых на каждом этаже в шкафах пожарных кранов.

1.34а.* Нормы настоящего подраздела (п.п. 1.29, 1.31-1.34) не распространяются на существующие здания высотой до 28 м включительно, надстраиваемые одним (в том числе мансардным) этажом. При этом надстраиваемый этаж должен быть обеспечен аварийным выходом по 6.20* а), б) или в) СНиП 21-01-97*.

(Измененная редакция, Изм. № 3)

НЕЖИЛЫЕ ЭТАЖИ

1.35. Высоту помещений общественного назначения, размещаемых в жилых зданиях, допускается принимать равной высоте жилых помещений, кроме помещений, в которых по условиям размещения оборудования должна быть высота не менее 3 м.

1.36.* В первом, втором и цокольном этажах жилых зданий допускается размещать помещения для магазинов розничной торговли, общественного питания, бытового обслуживания, отделений связи общей площадью не более 700 м², сбербанков, магазинов и киосков союзпечати, женских консультаций, раздаточных пунктов молочных кухонь, юридических консультаций и нотариальных контор, загсов, филиалов библиотек, выставочных залов, контор жилищно-эксплуатационных организаций, для физкультурно-оздоровительных занятий общей площадью до 150 м², культурно-массовой работы с населением, а также помещения для групп кратковременного пребывания детей дошкольного возраста (кроме цокольного этажа), за исключением:

предприятий общественного питания с числом мест более 50 (кроме общежитий) и домовых кухонь производительностью более 500 обедов в день;

пунктов приема посуды, а также магазинов суммарной торговой площадью более 1000 м²;

специализированных магазинов, строительных, москательно-химических и других товаров, эксплуатация которых может привести к загрязнению территории и воздуха жилой застройки, магазинов с наличием в них взрывопожароопасных веществ и материалов, специализированных рыбных и овощных магазинов;

предприятий бытового обслуживания, в которых применяются легковоспламеняющиеся вещества (за исключением парикмахерских, мастерских по ремонту часов нормируемой площадью до 300 м²);

мастерских ремонта бытовых машин и приборов, ремонта обуви нормируемой площадью свыше 100 м²;

бань, саун, прачечных и химчисток (кроме приемных пунктов и прачечных самообслуживания производительностью до 75 кг белья в смену);

автоматических телефонных станций, предназначенных для телефонизации жилых зданий общей площадью более 100 м²;

общественных уборных;

похоронных бюро.

На верхнем этаже допускается размещение творческих мастерских художников и архитекторов, при этом сообщение этажа с лестничной клеткой следует предусматривать через тамбур.

В надстраиваемом мансардном этаже зданий II степени огнестойкости общей высотой не более 28 м допускается размещать помещения конторского типа по согласованию с местными органами власти с учетом выполнения требований п. 1.38.

(Измененная редакция, Изм. № 3)

1.37.* При устройстве в жилых зданиях встроенных и встроенно-пристроенных стоянок для легковых автомобилей следует соблюдать требования СНиП 21-02-99.

(Измененная редакция, Изм. № 4)

1.38.* Помещения общественного назначения, кроме помещений общественного назначения общежитий и домов для престарелых и семей с инвалидами, должны иметь входы и эвакуационные выходы, изолированные от жилой части здания.

При размещении помещений конторского типа в надстраиваемом мансардном этаже допускается принимать в качестве второго эвакуационного выхода лестничные клетки жилой части здания, при этом сообщение этажа с лестничной клеткой следует предусматривать через тамбур с противопожарными дверями. Дверь в тамбуре, выходящая на лестничную клетку, должна предусматриваться с открыванием только изнутри помещения.

Загрузка их со стороны двора жилого дома, где расположены окна и входы в квартиры, не допускается.

Загрузку помещений общественного назначения, встроенных в жилые здания, следует выполнять: с торцов жилых зданий, не имеющих окон; из подземных туннелей; со стороны магистралей, при наличии специальных загрузочных помещений.

Допускается не проектировать указанные загрузочные помещения при площади встроенных общественных помещений до 150 м².

1.39*. Несущие конструкции покрытия встроенно-пристроенной части должны иметь предел огнестойкости не менее R 45 и класс пожарной опасности К0. При наличии в жилом доме окон, ориентированных на встроенно-пристроенную часть здания, уровень кровли не должен превышать отметки пола вышерасположенных жилых помещений основной части здания. Утеплитель в покрытии должен быть негорючим. Покрытие должно иметь защитный слой, предохраняющий от солнечного перегрева.

(Измененная редакция, Изм. № 3)

1.40. Инженерные коммуникации помещений общественного назначения, проходящие через жилую часть, или жилой части, проходящие через встроенные помещения (кроме водопровода и отопления из металлических труб), должны быть проложены в самостоятельных шахтах, огражденных противопожарными перегородками, за исключением помещений, перечисленных в п.3.7.

1.41. Высота подвальных и цокольных помещений, а также технических подполий от уровня пола до низа плиты перекрытия должна быть не менее 1,8 м, при размещении в них стоянок для автомашин и мотоциклов, принадлежащих гражданам, — не менее 2 м, общественных помещений — согласно п.1.1, индивидуальных тепловых пунктов — не менее 2,2 м.

1.42. Высота технических этажей определяется в каждом отдельном случае в зависимости от вида оборудования и коммуникаций, располагаемых в объеме технического этажа, с учетом условий их эксплуатации.

На чердаках, включая технические, должен предусматриваться сквозной проход вдоль здания высотой не менее 1,6 м, шириной не менее 1,2 м; на отдельных участках протяженностью не более 2 м допускается уменьшать высоту прохода до 1,2 м, а ширину — до 0,9 м. В технических подпольях, подвальных и цокольных этажах должен быть предусмотрен сквозной проход вдоль здания высотой не менее 1,8 м (в чистоте); на отдельных участках протяженностью не более 1 м допускается уменьшать высоту прохода до 1,6 м (в чистоте).

В поперечных стенах подвалов и технических подполий крупнопанельных зданий допускается устройство проемов высотой 1,6 м. При этом высота порога не должна превышать 0,3 м.

Высота помещений технического подполья не должна превышать 2 м.

1.43. Размещение жилых помещений в подвальных и цокольных этажах жилых зданий не допускается.

1.44. В отдельных жилых зданиях, определяемых по схеме размещения сооружений гражданской обороны, следует проектировать помещения двойного назначения в соответствии с указаниями СНиП II-11-77*.

1.45. В зданиях высотой три этажа и более выходы наружу из подвальных, цокольных этажей и технического подполья не должны сообщаться с лестничными клетками жилой части здания и должны располагаться не реже чем через 100 м. Выходы наружу из технического подполья следует устраивать в соответствии с п. 6.21 СНиП 21-01-97*. Выходы из подвалов и цокольных этажей следует предусматривать непосредственно наружу. В зданиях до пяти этажей включительно эти выходы допускается устраивать через лестничную клетку жилой части обособленными, отделенными в пределах первого этажа от выхода из жилой части противопожарными перегородками 1-го типа.

Технические, подвальные, цокольные этажи и чердаки следует разделять противопожарными перегородками 1-го типа на отсеки площадью не более 500 м в несекционных жилых домах, а в секционных - по секциям. Эвакуационные выходы из подвальных и цокольных этажей следует предусматривать в соответствии с 6.12* СНиП 21-01-97*. В каждом отсеке или секции подвальных и цокольных этажей должно быть не менее двух окон (люков) размером не менее 0,9х1,2 м. Выход на чердак должен предусматриваться из каждой лестничной клетки. Из каждой секции чердака должен быть предусмотрен выход на кровлю по 8.4 СНиП 21-01-97*. В технических этажах и чердаках двери в противопожарных перегородках могут выполняться из материалов групп горючести Г1 и Г2.

Из технических этажей, расположенных в средней части здания, и технических чердаков следует предусматривать два выхода, выполненные в соответствии с указаниями п.6.21 СНиП 21-01-97*. Входы в указанные этажи допускается осуществлять через общие лестничные клетки.

Перегородки между кладовыми в подвальных и цокольных этажах зданий II степени огнестойкости высотой до пяти этажей включительно, а также в зданиях III и IV степеней огнестойкости допускается проектировать с ненормируемыми пределами огнестойкости и классами пожарной опасности. Перегородки, отделяющие технический коридор подвальных и цокольных этажей от остальных помещений, должны быть противопожарными 1 го типа.

Кровлю, стропила и обрешетку чердачных покрытий допускается выполнять из горючих материалов. В зданиях с чердаками (за исключением зданий V степени огнестойкости) при устройстве стропил и обрешетки из горючих материалов не допускается применять кровли из горючих материалов, а стропила и обрешетку следует подвергать огнезащитной обработке.

(Измененная редакция, Изм. № 3)

1.46* Помещения общественного назначения, расположенные в жилых зданиях, кроме одноквартирных и блокированных домов, следует отделять от помещений жилой части противопожарными перегородками 1-го типа и перекрытиями 3-го типа без проемов в зданиях I степени огнестойкости - перекрытиями 2-го типа.

(Измененная редакция, Изм. № 3)

1.47. В каждой перегородке и внутренней стене технического подполья, за исключением противопожарных преград, необходимо предусматривать под потолком отверстия площадью не менее 0,02 м² в каждой.

В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м².

1.48. Для вентиляции холодного чердака следует предусматривать в наружных стенах с каждой стороны здания отверстия суммарной площадью не менее 1/500, а в III и IV климатических районах — не менее 1/50 площади чердачного перекрытия.

1.49.* Крыши следует проектировать, как правило с организованным водостоком. Допускается предусматривать неорганизованный водосток с крыш 1 - 2 - этажных зданий при условии устройства козырьков над входами.

ЛИФТЫ

1.50.* В жилых зданиях с отметкой пола верхнего этажа от уровня планировочной отметки земли 14 м и более следует предусматривать лифты. В IА, IБ, IГ, IД и IVА климатических подрайонах и местностях, расположенных на высоте 1000 м и более над уровнем моря, лифты следует предусматривать в зданиях с отметкой пола верхнего этажа 12 м и более.

Для зданий, подлежащих строительству до 2000 г. в IА, IБ, IГ, IД и IVА климатических подрайонах, допускается не предусматривать устройство лифтов при отметке пола верхнего этажа 13,5 м и не менее от планировочной отметки земли.

В жилых домах для престарелых и семей с инвалидами с отметкой пола верхнего этажа соответственно 8 м и более и 5 м и более следует предусматривать лифты.

Необходимое число лифтов, их грузоподъемность и скорость в жилых зданиях различной этажности следует принимать в соответствии с обязательным приложением 3.

Допускается не предусматривать лифты при надстройке 5-этажных жилых зданий мансардным этажом при отметке надстраиваемого этажа не более 16 м.

1.51. Ширина площадки перед лифтом должна быть, м, не менее: для пассажирских лифтов грузоподъемностью 400 кг — 1,2; 630 кг с кабиной шириной 2100 и глубиной 1100 мм — 1,6; с кабиной шириной 1100 и глубиной 2100 мм — 2,1. Машинное помещение лифтов не допускается располагать непосредственно над жилыми комнатами, а также смежно с ними. Шахты лифтов не должны быть размещены смежно с жилыми комнатами.

МУСОРОУДАЛЕНИЕ

1.52.* Необходимоcть устройства мусоропроводов в жилых зданиях определяется органами местного самоуправления в зависимости от принятой системы мусороудаления.

(Измененная редакция, Изм. № 4)

1.53. Ствол мусоропровода должен быть воздухонепроницаемым, звукоизолированным от строительных конструкций и не должен примыкать к жилым помещениям.

Мусоропровод должен быть оборудован устройствами для периодической промывки, очистки и дезинфекции стволов в соответствии с требованиями СанПиН "Санитарные правила содержания территорий населенных мест".**

__________

** вводится в действие с 01.07.2001

(Измененная редакция, Изм. № 4)

1.54. Мусоросборную камеру следует размещать непосредственно под стволом мусоропровода с подводкой к ней горячей и холодной воды. Мусоросборную камеру не допускается располагать под жилыми комнатами или смежно с ними. Высота камеры в свету должна быть не менее 1,95 м.

Мусоросборная камера должна иметь самостоятельный вход с открывающейся наружу дверью, изолированный от входа в здание глухой стеной (экраном), и выделяться противопожарными перегородками и перекрытием с пределами огнестойкости не менее REI 60 и классом пожарной опасности К0.

(Измененная редакция, Изм. № 3)

2. ТРЕБОВАНИЯ К ОСНОВНЫМ ЭЛЕМЕНТАМ ЖИЛЫХ ЗДАНИЙ

КВАРТИРЫ И ЖИЛЫЕ ЯЧЕЙКИ ОБЩЕЖИТИЙ

2.1. Квартиры в жилых зданиях следует проектировать исходя из условия заселения их одной семьей.

2.2*. В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную или душевую, уборную, кладовую (или хозяйственные встроенные шкафы). Допускается устройство помещения для хозяйственных работ, холодной кладовой (или шкафов), вентилируемого сушильного шкафа для верхней одежды и обуви.

Устройство балконов, лоджий, террас допускается в III и IV климатических районах, а при отсутствии неблагоприятных условий также в I и II климатических районах.

При наличии неблагоприятных условий лоджии допускается предусматривать только для обеспечения квартир аварийным выходом.

В сельских жилых домах устройство веранд и террас разрешается во всех климатических районах.

В квартирах для престарелых и семей с инвалидами устройство лоджий или балконов обязательно. Глубина их в квартирах для семей с инвалидами должна быть не менее 1,4 м.

(Измененная редакция, Изм. № 3)

2.3.* Типы квартир по числу комнат и их площади (без учета площади балконов, террас, лоджий, холодных кладовых и приквартирных тамбуров) в домах жилищного фонда социального назначения рекомендуется принимать согласно табл.5.

Таблица 5.

Примечание*. Соотношение типов квартир по числу комнат и площади для конкретных регионов и городов определяется местной администрацией с учетом демографических требований, достигнутого уровня обеспеченности населения жилищем и ресурсообеспеченности жилищного строительства.

2.4.* Площадь гостиной (общей комнаты) в однокомнатной квартире должна быть не менее 14 м², в квартирах с числом комнат 2 и более - не менее 16 м², других жилых комнат и кухни - не менее 8 м². В однокомнатных квартирах типа 1А и двухкомнатных типа 2А городских домов допускается проектировать кухни или кухни-ниши не менее 5 м².

Площадь спальной жилой комнаты и кухни в надстраиваемом мансардном этаже двух- и более комнатных квартир допускается не менее 7 м² при условии, что общая комната имеет площадь не менее 16 м².

2.5. В однокомнатных квартирах допускается устройство совмещенных санузлов. Двери уборной, ванной и совмещенного санузла должны открываться наружу.

2.6. Вход в помещение оборудованное унитазом, непосредственно из кухни и жилых помещений (кроме жилых помещений, предназначенных для семей с инвалидами) не допускается.

Не допускается размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты.

2.7. Ширина подсобных помещений квартир должна быть, м, не менее: кухни — 1,7, передней — 1,4, внутриквартирных коридоров — 0,85, уборной — 0,8 (минимальная глубина — 1,2).

В квартирах для семей с инвалидами ширина подсобных помещений должна быть, м, не менее: кухни — 2,2, передней — 1,6 (с возможностью хранения кресла-коляски), внутриквартирных коридоров — 1,15, размеры ванной или совмещенного санузла (ширина х глубину) 2,2 х 2,2, уборной с умывальником — 1,6 х 2.2.

2.8. Из каждой квартиры однокомнатных и блокированных зданий следует, а из квартир первых этажей многоквартирных зданий допускается предусматривать выход на приквартирный участок.

2.9. Жилые комнаты общежитий следует проектировать из расчета заселения не более трех человек при площади не менее 6,0 м² на каждого проживающего. Комнаты должны быть непроходными, шириной не менее 2,2 м, их следует оборудовать встроенными шкафами площадью не менее 0,5 м² на каждого проживающего.

2.10. Жилые комнаты общежитий следует, как правило, группировать с подсобными помещениями (кухнями или кухнями-нишами, передними, санитарно-гигиеническими помещениями), в жилые ячейки вместимостью не более 12 чел. для одиночек (рабочих, служащих, студентов) и не более 3 чел. для семейной молодежи.

Жилые ячейки в общежитиях для учащихся профессионально-технических и средних специальных учебных заведений следует, как правило, проектировать не более чем на 50 чел. и вместо кухонь предусматривать кубовые. В их состав следует дополнительно включать помещения общественного назначения: комнаты для воспитателей, отдыха, учебных занятий, стирки, сушки и глажения одежды суммарной площадью не более 1,5 м² на 1 чел. Эти жилые ячейки должны иметь два эвакуационных выхода.

2.11. Во всех типах общежитий кухни или кухни-ниши следует проектировать с учетом п.1.3 из расчета: на 2—6 чел. — не менее 5 м², на 7 чел. и более — по норме площади 0,8 м² на 1 чел. Допускается устраивать общие кухни для нескольких жилых ячеек, но не более чем на 25 чел.

2.12. Оборудование санитарно-гигиенических помещений в общежитиях для одиночек следует проектировать из расчета 1 душ или ванна, 1 умывальник и 1 унитаз на 4—6 чел., а в общежитиях для семейной молодежи — 1 ванна, 1 унитаз и 1 умывальник на 2—3 чел.

ПОМЕЩЕНИЯ ОБЩЕСТВЕННОГО НАЗНАЧЕНИЯ СПЕЦИАЛИЗИРОВАННЫХ ТИПОВ ЖИЛИЩА

2.13. В общежитиях для одиночек в соответствии с их типами и вместимостью следует предусматривать помещения общественного назначения: для культурно-массовых мероприятий, учебных и спортивных занятий, отдыха, общественного питания, медицинского и бытового обслуживания, административного и хозяйственного назначения.

2.14. В общежитиях для семейной молодежи следует предусматривать помещения административного назначения, для отдыха и учебных занятий, колясочные, помещения для кратковременного пребывания детей, а в общежитиях на 1000—1500 мест — также магазин кулинарии и раздаточный пункт детской молочной кухни.

2.15. В домах для престарелых и семей с инвалидами следует предусматривать помещения для отдыха, медицинского и бытового обслуживания и трудовой деятельности.

2.16. Площади помещений общественного назначения, м² на 1 чел., должны быть не более указанных в табл.6.

Таблица 6.

Примечания: 1. Состав и площади помещений общественного назначения следует принимать в соответствии с программами — заданиями на проектирование.

2. В общежитиях на 25 мест следует предусматривать помещения общественного назначения (комнату отдыха и кладовые) по норме площади 1.4 м² на 1 чел.

3. В составе нормы площади помещений общественного назначения общежитий для учащихся профессионально-технических и средних специальных учебных заведений учтены общественные помещения, размещаемые в жилых ячейках согласно п.2.10.

ХОЗЯЙСТВЕННЫЕ ПОСТРОЙКИ И ПОМЕЩЕНИЯ

2.17. В городах и поселках в жилых зданиях любой этажности в первом, цокольном или подвальном этажах следует предусматривать кладовую для хранения уборочного инвентаря, оборудованную раковиной. Допускается устройство кладовых площадью до 3 м² для жильцов дома: хозяйственных, для хранения овощей, а также для твердого топлива. При этом выход из этажа, где размещаются кладовые, должен быть изолирован от жилой части.

2.18.* При проектировании жилых домов малоэтажной застройки следует, как правило, предусматривать хозяйственные постройки и помещения, состав и площади которых принимать в соответствии с территориальными нормами или, при их отсутствии, в соответствии, с техническим заданием на проектирование.

2.19. Высота помещений хозяйственных построек для содержания скота и птицы должна быть не менее 2,4 м. Постройки для содержания скота и птицы допускается пристраивать только к одно- и двухквартирным домам (кроме домов, строящихся в IV климатическом районе) при изоляции их от жилых комнат не менее чем тремя подсобными помещениями.

2.20*. При устройстве гаражей (в том числе пристроенных) в цокольном, подвальном этажах одно , двухэтажных одноквартирных и блокированных домов (а в одно , двухквартирных домах и в первом этаже) допускается их проектирование без соблюдения нормативов на проектирование предприятий по обслуживанию автомобилей.

В зданиях IV и V степеней огнестойкости над воротами гаража следует предусматривать козырек, если над ним расположены окна других помещений.

(Измененная редакция, Изм. № 3)

3. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ

3.1. В жилых зданиях следует предусматривать хозяйственно-питьевое, противопожарное и горячее водоснабжение, а также канализацию и водостоки, проектируемые в соответствии со СНиП 2.04.01-85. В зданиях высотой до 50 м допускается вместо внутреннего противопожарного водопровода предусматривать устройство сухотрубов с выведенными на фасад здания патрубками для подключения пожарных автомобилей.

В районах без централизованных инженерных сетей допускается проектировать одно , двухэтажные жилые здания с неканализованными уборными.

В I, II и III климатических районах, за исключением IIIБ подрайона, допускается устраивать теплые неканализованные уборные (люфт-клозеты и т.п.), предусматриваемые в квартирных домах в пределах отапливаемой части здания, а в общежитиях вместимостью не более 50 чел. вне основных пределов здания, соединенные с ним теплым переходом.

В IV климатическом районе и IIIБ климатическом подрайоне устройство неканализованных уборных в отапливаемой части жилого дома не допускается. При этом должны быть предусмотрены помещения для устройства в дальнейшем канализованных уборных в отапливаемой части здания и необходимо предусматривать уборные вне пределов здания.

(Измененная редакция, Изм. № 4)

3.1а. На сети хозяйственно-питьевого водопровода следует предусматривать отдельный кран для присоединения шланга (рукава) в целях возможности его использования в качестве первичного устройства внутриквартирного пожаротушения на ранней стадии.

Шланг должен обеспечивать возможность подачи воды в любую точку квартиры с учетом длины струи 3 м, быть длиной не менее 15 м, диаметром - 19 мм и оборудован распылителем.

(Введен дополнительно, Изм. № 4)

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ

И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

3.2*. В жилых зданиях следует предусматривать отопление и вентиляцию с естественным побуждением, проектируемые согласно СНиП 2.04.05-91*. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с обязательным приложением 4.

(Измененная редакция, Изм. № 3)

3.3. При расчете ограждающих конструкций жилых зданий следует принимать: температуру внутреннего воздуха 18°С в районах с температурой наиболее холодной пятидневки (определяемой согласно СНиП 2.01.01-82) выше минус 31°С и 20°С при минус 31°С и ниже; относительную влажность воздуха равной 55%.

3.4. Для помещений с нормируемой вытяжкой компенсацию удаляемого воздуха следует предусматривать как за счет поступления наружного, так и за счет перетекания воздуха из других помещений данной квартиры.

Вытяжную вентиляцию жилых комнат квартир и общежитий следует предусматривать через вытяжные каналы кухонь, уборных, ванных (душевых) и сушильных шкафов.

При установке в кухнях газовых водонагревателей газоход от водонагревателя надлежит рассматривать как дополнительный вытяжной канал.

3.5. Местные вентиляционные каналы одной квартиры объединять в сборный вентиляционный канал с подсоединением их к сборному каналу на одном уровне выше обслуживаемых помещений не менее чем на 2 м.

Объединение вентиляционных каналов из кухонь кухонь, уборных, ванных (душевых), кладовых для продуктов с вентиляционными каналами из помещений поквартирных генераторов тепла, гаражей не допускается.

3.6*. Во встроенных в жилые здания общественных помещениях должны быть предусмотрены отопление и вентиляция. Необходимость устройства систем кондиционирования воздуха устанавливается соответствующими нормативными документами.

Отопление, вентиляцию и кондиционирование воздуха следует проектировать в соответствии со СНиП 2.04.05-91*.

(Измененная редакция, Изм. № 3)

3.7. Вентиляция встраиваемых объектов должна быть автономной. Вытяжную вентиляцию помещений, размещаемых в габаритах одной квартиры, — нотариальных контор, юридических консультаций, детских комнат, контор жилищно-эксплуатационных организаций, сбербанков, киосков союзпечати и других встроенных помещений, где отсутствуют пожаровзрывоопасные вещества и вредные выделения не превышают нормируемых значений, допускается присоединять к общей вытяжной системе жилого здания.

3.8. В зданиях с теплым чердаком удаление воздуха из чердака следует предусматривать через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 4,5 м от перекрытия над последним этажом.

3.9. В климатических районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) ниже минус 40°С жилые здания высотой три этажа и более допускается оборудовать приточной вентиляцией с подогревом наружного воздуха.

3.10. Поквартирные водонагреватели (в том числе малометражные отопительные котлы) на газовом топливе допускается предусматривать в жилых зданиях высотой до пяти этажей включительно, на твердом топливе — до двух этажей включительно (без учета цокольного этажа).

Поквартирные генераторы тепла, работающие на твердом топливе, следует устанавливать в кухнях или в отдельных помещениях. В одно-, двухквартирных домах вход в помещение, где расположен генератор тепла, допускается из подсобного помещения квартиры.

3.11. Варочные и отопительные печи (плиты) на твердом топливе допускается устраивать в квартирных домах высотой не более двух этажей (без учета цокольного этажа) и в одноэтажных общежитиях.

ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА

3.12. В жилых зданиях следует предусматривать электроосвещение, силовое электрооборудование, телефонизацию, радиофикацию, телевизионные антенны и звуковую сигнализацию. Диспетчеризацию систем инженерного оборудования следует предусматривать в проектах застройки микрорайонов.

Внутридомовые и внутриквартирные электрические сети должны оборудоваться устройствами защитного отключения (УЗО) согласно ПУЭ.

(Измененная редакция, Изм. № 4)

3.13.* В кухнях жилых домов высотой 11 этажей и более, в общежитиях, домах для престарелых и семей с инвалидами (независимо от этажности) необходимо предусматривать установку электроплит. В жилых зданиях переменной этажности с высотой одной из частей 11 этажей и более электроплиты следует применять во всех частях здания.

Допускается применять для кухонного оборудования различные энергоносители в различных секциях зданий, не имеющих общих чердаков, подвалов, технических этажей, проемов шахт и каналов.

Во встроенных в жилые дома предприятиях общественного питания, торговли, бытового обслуживания установка газового оборудования не допускается.

Допускается установка электроплит в домах любой этажности, оборудованных центральным отоплением и горячим водоснабжением по согласованию с энергоснабжающей организацией.

3.14.* Проекты электрооборудования, устройства связи, сигнализации и диспетчеризации жилых зданий следует выполнять в соответствии с действующими нормативными документами, утвержденными органами, в компетенции которых в соответствии с их Положениями находится решение этих вопросов.

3.15.* Аварийную противодымную вентиляцию следует проектировать в соответствии со СНиП 2.04.05-91*. Металлические шкафы автоматического управления с противопожарными устройствами следует размещать в электрощитовом помещении в первом этаже. Вывод сигнала о пожаре следует предусматривать в пункт объединенной диспетчерской службы.

3.16. На крышах жилых зданий следует предусматривать установку антенн коллективного приема передач и стоек воздушных сетей радиовещания. Допускается при необходимости устройство на чердаках зданий помещений для установки оборудования крупной системы коллективного приема телевидения (КСКПТ). Прокладка сетей телевидения от распределительных шкафов до вводов в квартиры должна быть скрытой.

(Измененная редакция, Изм. № 3)

3.17. Независимо от этажности зданий во всех помещениях общежитий, за исключением санитарно-гигиенических, в квартирах для престарелых и семей с инвалидами следует предусматривать автоматические установки пожарной сигнализации и оповещения людей о пожаре.

3.18. Молниезащита проектируется в соответствии с требованиями РД 34.21.122-87 в зависимости от высоты расположения здания.

Пункт 3.19. Исключен.

3.20.* В многоквартирных жилых зданиях при входе следует, как правило, устанавливать домофоны или кодовые замки.

3.21. Помещения квартир и общежитий (кроме санузлов, ванных комнат, душевых, постирочных, саун) следует оборудовать автономными оптико-электронными дымовыми пожарными извещателями, соответствующими требованиям НПБ 66-97, с категорией защиты IР 40 (по ГОСТ 14254-96).

Извещатели устанавливаются, как правило, на потолке. Допускается их установка на стенах и перегородках помещений не ниже 0,3 м от потолка и на расстоянии верхнего края чувствительного элемента извещателя от потолка не менее 0,1 м.

(Введен дополнительно, Изм. № 4)

ПРИЛОЖЕНИЕ 1

Обязательное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Балкон — выступающая из плоскости стены фасада огражденная площадка, служащая для отдыха в летнее время.

Блокированный жилой дом — здание квартирного типа, состоящее из двух и более квартир, каждая из которых имеет непосредственный выход на приквартирный участок.

Веранда — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.

Жилое здание секционного типа — здание, состоящее из одной или нескольких секций.

Жилое здание галерейного типа — здание, в котором квартиры (или комнаты общежитий) имеют выходы через общую галерею не менее чем на две лестницы.

Жилое здание коридорного типа — здание, в котором квартиры (или комнаты общежитий) имеют выходы через общий коридор не менее чем на две лестницы.

Жилая ячейка общежития — группа жилых комнат, объединенных подсобными помещениями общего пользования.

Лестнично-лифтовой узел — помещение, предназначенное для размещения вертикальных коммуникаций, — лестничной клетки и лифтов.

Лифтовой холл — помещение перед входами в лифты.

Лоджия — перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.

Неблагоприятными условиями для проектирования балконов, лоджий и террас являются:

в I и II климатических районах — среднемесячная температура воздуха и среднемесячная скорость ветра в июле: ниже 4°С при любых скоростях ветра; 4—8°С и скорости ветра до 4 м/с; 8—12°С и скорости ветра 4—5 м/с; 12—16°С и скорости ветра более 5 м/с;

шум от транспортных магистралей или промышленных территорий 75 дБ и более на расстоянии 2 м от фасада жилого дома;

концентрация пыли в воздухе 1,5 мг/м³ и более в течение 15 дней и более за три летних месяца.

Общая площадь квартиры — суммарная площадь жилых и подсобных помещений квартиры с учетом лоджий, балконов, веранд, террас (см. обязательное приложение 2).

Планировочная отметка земли — уровень земли на границе отмостки.

Погреб — заглубленное в землю сооружение для круглогодичного хранения продуктов; он может быть отдельно стоящим, расположенным под жилым домом, хозяйственной постройкой.

Приквартирный участок — земельный участок, примыкающий к дому (квартире) с непосредственным выходом на него.

Проветриваемое подполье в зоне вечной мерзлоты — открытое пространство под зданием между поверхностью грунта и перекрытием первого (цокольного, технического) этажа.

Световой карман — помещение с естественным освещением, примыкающее к коридору и служащее для его освещения. Роль светового кармана может выполнять лестничная клетка, отделенная от коридора остекленной дверью шириной не менее 1,2 м. При этом за ширину светового кармана принимается ширина проема в лестничную клетку.

Световой фонарь — остекленная конструкция покрытия для освещения лестничной клетки или внутреннего дворика.

Секция жилого здания — часть здания, квартиры которой имеют выход на одну лестничную клетку непосредственно или через коридор и отделенная от других частей здания глухой стеной. Длина коридоров, не имеющих освещение в торцах и примыкающих к лестничной клетке, не должна превышать 12 м. Общая площадь квартир на этаже секции не должна превышать 500 м².

Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Терраса — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над нижерасположенным этажом.

Холодная кладовая — кладовая площадью до 2 м², размещаемая в неотапливаемом объеме квартиры.

Чердак — пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

Шахта для проветривания — защищенное вентиляционной решеткой полое вертикальное пространство на всю высоту здания с горизонтальным сечением не менее 1/30 общей площади всех проветриваемых квартир на этаже.

Эркер — выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.

*Этаж мансардный (мансарда) — этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Этаж надземный — этаж при отметке пола помещений не ниже планировочной отметки земли.

Этаж подвальный — этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещения.

Этаж технический — этаж для размещения инженерного оборудования и прокладки коммуникаций; может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания.

Этаж цокольный — этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.

ПРИЛОЖЕНИЕ 2

Обязательное

ПРАВИЛА ПОДСЧЕТА ПЛОЩАДИ КВАРТИР В ДОМАХ И ОБЩЕЖИТИЯХ, ЖИЛОЙ ПЛОЩАДИ ОБЩЕЖИТИЙ, ПЛОЩАДИ ЖИЛЫХ ЗДАНИЙ, ПЛОЩАДИ ПОМЕЩЕНИЙ, СТРОИТЕЛЬНОГО ОБЪЕМА, ПЛОЩАДИ ЗАСТРОЙКИ И ЭТАЖНОСТИ ЖИЛЫХ ЗДАНИЙ

1. Площадь квартир следует определять как сумму площадей жилых комнат и подсобных помещений без учета лоджий, балконов, веранд, террас и холодных кладовых, тамбуров.

2. Общую площадь квартир следует определять как сумму площадей их помещений, встроенных шкафов, а также лоджий, балконов, веранд, террас и холодных кладовых, подсчитываемых со следующими понижающими коэффициентами: для лоджий — 0,5, для балконов и террас — 0,3, для веранд и холодных кладовых -1,0.

Площадь, занимаемая печью, в площадь помещений не включается. Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6 м и более включается в площадь помещений, где расположена лестница.

3. Общую площадь помещений общежитий следует определять как сумму площадей жилых комнат, подсобных помещений, помещений общественного назначения, а также лоджий, балконов и веранд, подсчитываемых согласно указанию п.2.

4. Общую площадь квартир жилых зданий следует определять как сумму общих площадей квартир этих зданий, определяемую согласно п.2; общая площадь помещений общественного назначения, встроенных в жилые дома, подсчитывается отдельно согласно СНиП 2.08.02-89*.

Площади подполья для проветривания здания, проектируемого для строительства на вечномерзлых грунтах, чердака, технического подполья (технического чердака), внеквартирных коммуникаций, а также тамбуров лестничных клеток, лифтовых и других шахт, портиков, крылец, наружных открытых лестниц в общую площадь зданий не включаются.

5. Площадь жилого здания следует определять как сумму площадей этажей здания, измеренных в пределах внутренних поверхностей наружных стен, а также площадей балконов и лоджий.

Площадь лестничных клеток, лифтовых и других шахт включается в площадь этажа с учетом их площадей в уровне данного этажа.

Площадь чердаков и хозяйственного подполья в площадь здания не включается.

6.* Площадь помещений жилых зданий следует определять по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов).

При определении площади мансардного помещения учитывается площадь этого помещения с высотой наклонного потолка 1,5 м при наклоне 30 ° к горизонту, 1,1 м - при 45 °, 0,5 м - при 60° и более. При промежуточных значениях высота определяется по интерполяци. Площадь помещения с меньшей высотой следует учитывать в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30 °, 0,8 м при - 45° - 60° , не ограничивается при наклоне 60° и более.

7. Строительный объем жилого здания определяется как сумма строительного объема выше отметки ± 0,000 (надземная часть) и ниже этой отметки (подземная часть).

Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями, проектируемыми для строительства на вечномерзлых грунтах.

8. Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части. Площадь под зданием, расположенным на столбах, а также проезды под зданием включаются в площадь застройки.

9. При определении этажности надземной части здания в число этажей включаются все надземные этажи, в том числе технический, мансардный и цокольный, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.

Подполье для проветривания под зданиями, проектируемыми для строительства на вечномерзлых грунтах, в число надземных этажей не включается.

При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания.

Технический этаж, расположенный над верхним этажом, при определении этажности здания не учитывается.

ПРИЛОЖЕНИЕ 3.

Обязательное

НЕОБХОДИМОЕ ЧИСЛО ЛИФТОВ, ИХ ГРУЗОПОДЪЕМНОСТЬ И СКОРОСТЬ

* Для зданий секционного типа — общая поэтажная площадь квартир секции; галерейного и коридорного типов — общая площадь квартир на этаже.

** Значение 1,6 м/с указано для скорости лифтов зданий в 17 этажей.

Примечания: 1. Допускается при соответствующем технико-экономическом обосновании заменять лифты грузоподъемностью 400 и 630 кг соответственно лифтами грузоподъемностью 320 и 500 кг.

2. Лифты грузоподъемностью 630 кг должны иметь габариты кабины (ширина х глубину) 1100 х 2100 или 2100 х 1100 мм, а в домах для престарелых и семей с инвалидами 1100 х 2100 мм.

3. В зданиях высотой 17 этажей и более, а также в домах для престарелых и семей с инвалидами лифт грузоподъемностью 630 кг должен обеспечивать транспортирование пожарных подразделений и соответствовать требованиям НПБ 250-97.

4. При площади квартир на этаже большей, чем указано в настоящем приложении, а также для зданий общежитий любой этажности число, грузоподъемность и скорость лифтов определяются расчетом.

(Измененная редакция, Изм. № 4)

ПРИЛОЖЕНИЕ 4.

Обязательное

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВОЗДУХА И КРАТНОСТЬ

ВОЗДУХООБМЕНА В ПОМЕЩЕНИЯХ ЖИЛЫХ ЗДАНИЙ

Примечания: 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2°С выше указанной в таблице.

2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40°С.

4. Значения в скобках относятся к домам для престарелых и семей с инвалидами.

СОДЕРЖАНИЕ

1.Общие указания

Санитарно-гигиенические требования, освещенность и инсоляция

Этажность и степень огнестойкости

Пути эвакуации

Дополнительные требования к зданиям высотой 10 этажей и более

Нежилые этажи

Лифты

Мусороудаление

2.Требования к основным элементам жилых зданий

Квартиры и жилые ячейки общежитий

Помещения общественного назначения специализированных типов жилища

Хозяйственные постройки и помещения

3. Инженерное оборудование

Водоснабжение и канализация

Отопление, вентиляция и кондиционирование воздуха

Электротехнические устройства

Приложение 1. Обязательное. Термины и определения.

Приложение 2. Обязательное. Правила подсчета площади квартир в домах и общежитиях, жилой площади общежитий, площади жилых зданий, площади помещений, строительного объема, площади застройки и этажности жилых зданий

Приложение 3. Обязательное. Необходимое количество лифтов, их грузоподъемность и скорость

Приложение 4. Обязательное. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий

Центральный научно исследовательский и проектно экспериментальный институт инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) Госкомархитектуры

Справочное пособие к СНиП

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ ЖИЛЫХ ЗДАНИЙ

Рекомендовано к изданию секцией отопления, вентиляции и кондиционирования воздуха Научно-технического совета ЦНИИЭП инженерного оборудования Госкомархитектуры

ПРЕДИСЛОВИЕ

Пособие разработано в соответствии со СНиП 2.08.01—89 Жилые здания. Установленные СНиПом параметры микроклимата в помещениях жилых домов и воздушно-тепловой режим определяются не только работой систем отопления и вентиляции но и архитектурно-планировочными и конструктивными решениями этих зданий, а также теплофизическими характеристиками ограждающих конструкций. Кроме перечисленного, в жилых зданиях большое влияние на микроклимат оказывают особенности эксплуатации квартир жильцами. Совокупность этих факторов определяет эксплуатационные расходы теплоты и уровень воздушно-теплового комфорта. С учетом этого организация и рациональное поддержание воздушно-теплового режима в жилых зданиях является комплексной задачей. Однако действующая система нормативных документов, специализированная по отдельным разделам проектирования, не учитывает этой комплексности.

Проектирование систем отопления и вентиляции осуществляется в соответствии с требованиями СНиП 2.04.05—86. При этом используются справочные пособия к СНиПу, справочники, рекомендательная и другая литература, содержащая методы теплового и гидравлического расчета систем, указания по их конструированию, характеристики оборудования. Перечисленные документы, ориентированные на специалистов в области проектирования отопительно-вентиляционных систем, затрагивают далеко не весь комплекс вопросов обеспечения нормируемого воздушно-теплового режима в помещениях жилых зданий при минимальном расходе тепловой энергии. Поэтому при составлении настоящего Пособия основное внимание уделено вопросам, наиболее часто возникающим у проектировщиков и свидетельствующим не только о недостаточной четкости отдельных положений нормирования, но и отсутствии в ряде случаев понимания значимости различных элементов жилых зданий в их воздушно-тепловом режиме.

Пособие разработано ЦНИИЭП инженерного оборудования Госкомархитектуры (кандидаты техн. наук А. З. Ивянский и И. Б. Павлинова).

1. КОНСТРУКТИВНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ЖИЛЫХ ЗДАНИЙ

1.1. Воздушно-тепловой режим в помещениях является одним из основных факторов, определяющих уровень комфорта жилых зданий. Неудовлетворительный микроклимат делает их непригодными для проживания.

1.2. Оптимизация воздушно-теплового режима квартир требует их изоляции от смежных помещений с целью максимального сокращения количества перетекающего воздуха.

Перетекание воздуха в квартиры из смежных квартир и (или) лестничной клетки является одной из основных причин, снижающих эффективность работы системы вентиляции и приводящих к неудовлетворительному состоянию воздушной среды в квартирах. С учетом этого в строительной части проекта жилого здания должны быть предусмотрены планировочные, конструктивные и технологические решения, максимально сокращающие возможность перетекания воздуха через входные двери в квартиры, места сопряжений ограждающих конструкций, прохождения через них инженерных коммуникаций и др.

1.3. Как показывает опыт эксплуатации современных жилых зданий массовой застройки, одной из самых распространенных причин недогрева помещений при расчетной теплоотдаче системы отопления является фактическое занижение сопротивления воздухопроницанию оконного заполнения против регламентированного СНиП II-3-79** для предусмотренной проектом конструкции окон. Это занижение имеет место вследствие низкого качества изготовления оконных блоков; некачественной заделки оконных блоков в стеновую панель; отсутствия уплотняющих притворы прокладок или их несоответствия проектным и т. п.

Для исключения недогрева помещений жилых домов при низких температурах наружного воздуха в результате отмеченного выше фактора рекомендуется проводить выборочные натурные испытания окон с целью определения их фактического сопротивления воздухопроницанию, характерного для конкретного района застройки, например по методике натурных испытаний воздухообмена жилых домов ЦНИИЭП инженерного оборудования.

1.4. Размеры световых проемов определяют не только расчетные теплопотери помещений, но и тепловой режим в них за счет отрицательной радиации и ниспадающих потоков холодного воздуха в зимний период и перегрева — в летний. Поэтому следует стремиться к минимально допустимым размерам световых проемов из условий естественного освещения, но не более чем при соотношении их площади к площади пола соответствующих помещений 1:5,5.

1.5. При выборе конструктивного решения чердаков преимущество следует отдавать посекционным теплым чердакам, используемым в качестве камеры статического давления системы естественной вытяжной вентиляции. Открытые чердаки с выпуском в них вытяжного воздуха требуют дальнейших исследований и конструктивного совершенствования, и для использования в массовом жилищном строительстве в настоящее время не рекомендуются. В зданиях высотой менее 5 этажей, в которых устройство теплого чердака нецелесообразно, вытяжные каналы должны непосредственно выходить в шахты, выводимые выше уровня кровли.

1.6. Зонирование квартир сопряжено с увеличением количества инженерных коммуникаций, что приводит к возрастанию материалоемкости и эксплуатационных затрат. Наличие вытяжных каналов в разных местах квартиры существенно снижает надежность и эффективность системы естественной вытяжной вентиляции.

1.7. Примыкание санитарных узлов и вентблоков к наружным стенам квартир затрудняет обеспечение удовлетворительного влажностного режима в санитарных помещениях и требует специальных решений по повышению температуры их ограждений, которые подлежат разработке и проверке в массовом строительстве.

1.8. Планировочные решения квартир с точки зрения организации вентиляции преимущественно должны быть направлены на исключение горизонтальных воздуховодов в пределах квартиры; на обеспечение непосредственного поступления воздуха из кухни, ванной и туалета в вентблок; на обеспечение доступа к вентблокам при монтаже, а также для ревизии и герметизации стыков при эксплуатации.

1.9. В подвалах и цокольных этажах квартирных домов и общежитий с системами отопления, подключаемыми к сетям централизованного теплоснабжения, при расчетных теплопотерях зданий за отопительный период 1000 ГДж и более следует предусматривать помещение для размещения индивидуального теплового пункта (ИТП).

Помещение ИТП должно иметь высоту (в чистоте) не менее 2,2 м, в местах прохода к нему обслуживающего персонала — не менее 1,9 м; должно быть отделено от других помещений, иметь открывающуюся наружу дверь, освещение. Пол должен иметь бетонное или плиточное покрытие с уклоном 0,005. В полу ИТП следует устанавливать трап, а при невозможности самотечного отвода воды устраивать водосборный приямок размерами 0,5´0,5´0,8 м, перекрываемый съемной решеткой. Для откачки воды из приямка в систему канализации следует устанавливать дренажный насос.

Расчетные теплопотери здания за отопительный период рекомендуется определять в соответствии с разд. 2 настоящего Пособия.

1.10. Применение кухонь-ниш с механической вытяжной вентиляцией допускается только в жилых зданиях, все квартиры которых оборудованы механической вытяжкой.

1.11. Устройство лоджий с поэтажными выходами из лестничной клетки сопряжено с существенным дополнительным расходом теплоты и не рекомендуется, если это не связано с противопожарными требованиями.

1.12. При технико-экономическом обосновании конструктивного решения чердака, кроме традиционных факторов, следует учитывать также затраты на изоляцию размещенных в них инженерных коммуникаций и на их эксплуатацию.

2. РАСЧЕТ ТЕПЛОПОТЕРЬ

2.1. Расчетные потери теплоты, возмещаемые отоплением, следует определять из теплового баланса. Тепловой баланс жилого здания в целом и каждого отапливаемого помещения находят из уравнения

Q_тр + Q_n + Q_c.о + Q_инс + Q_быт = 0, (1)

где Q_тр — трансмиссионные потери теплоты через ограждения здания (помещения); Q_в — затраты теплоты на нагрев наружного воздуха в объеме инфильтрации или санитарной нормы; Q_с.о —тепловая мощность системы отопления, которая является искомой величиной при определении теплового баланса; Q_инс — теплопоступления за счет солнечной радиации; Q_быт — суммарные теплопоступления за счет всех внутренних источников теплоты, за исключением системы отопления (к бытовым условно относятся тепловыделения от электробытовых и осветительных приборов, кухонных плит, разводки трубопроводов горячего водоснабжения и непосредственно потребляемой горячей воды, людей, находящихся в квартире).

2.2. Расчет трансмиссионных теплопотерь через наружные ограждающие конструкции производится по прил. 8, СНиП 2.04.05—86. При этом расчетные температуры воздуха помещений t_расч принимаются в соответствии со СНиП 2.08.01—89 Жилые здания.

2.3. При расчете трансмиссионных теплопотерь через внутренние ограждения жилых домов следует учитывать теплопередачу:

а) через чердачные перекрытия в домах с теплым чердаком;

б) через перекрытия над неотапливаемыми подвалами и подпольями (в том числе при размещении в них теплопроводов);

в) через внутренние ограждения лестничной клетки (в том числе незадымляемой).

При этом коэффициент п принимают равным 1.

Температуру воздуха в подвалах (подпольях) и теплых чердаках следует определять из теплового баланса этих помещений (при составлении теплового баланса теплого чердака могут быть использованы Рекомендации по проектированию железобетонных крыш с теплым чердаком для многоэтажных жилых зданий/ЦНИИЭП жилища, 1986).

После определения температуры воздуха по пп. а и б при заданных строительных конструкциях следует проверить соблюдение нормируемой величины Dt_н по табл. 2 СНиП II-3-79** Строительная теплотехника.

В лестничных клетках домов с квартирным отоплением расчетная температура воздуха не нормируется.

2.4. Расход теплоты на нагрев поступающего в помещения наружного воздуха определяется дважды:

а) исходя из количества инфильтрующегося через неплотности наружных ограждений воздуха;

б) исходя из санитарной нормы вентиляционного воздуха 3 м³/ч на 1 м² площади пола жилых комнат.

Для жилых комнат из двух полученных величин принимают большую, для кухонь — по п. а.

2.5. Расход теплоты Q_i, Вт, на нагрев инфильтрующегося воздуха определяют по формуле

Q_i = 0,28 SG_i .k_i c (t_p   t_i), (2)

где G_i — количество инфильтрующегося воздуха, кг/ч, через ограждение помещения, определяемое по формуле (4); с — удельная теплоемкость воздуха, равная 1 КДж/(кг×°С); k_i — коэффициент учета влияния встречного теплового потока в конструкциях принимается по прил. 9 к СНиП 2.04.05—86; t_p, t_i — расчетные температуры воздуха, °С, в помещении и наружного воздуха в холодный период года (параметры Б).

Расчет расхода тепла на нагрев инфильтрующегося воздуха для всех помещений жилых зданий (в том числе лестничных клеток, лифтовых холлов, поэтажных коридоров), учитывающий обобщенные результаты натурных испытаний различных элементов ограждений на воздухопроницаемость и результаты машинного счета (в табличной форме), можно осуществлять по материалам ЦНИИЭП инженерного оборудования.

2.6. Расход теплоты Q_в, Вт, на нагрев санитарной нормы вентиляционного воздуха определяют по формуле

Q_в — (t_p   t_i) А_п, (3)

где A_п — площадь пола жилого помещения, м².

2.7. Количество инфильтрующегося в помещение воздуха SG_i, кг/ч, следует определять по формуле*

(4)

где A₁, А₂ — площади соответственно окон (балконных дверей) и наружных дверей, м², l — длина стыков стеновых панелей, м; R₁ и R₂ — сопротивление воздухопроницанию соответственно окон (м²×ч (даПа)^2/3/кг) и дверей (м²×ч (даПа)^0,5/кг); определяют по СНиП II-3-79** (прил. 10) и СНиП 2.04.05—86 (прил. 9) или по результатам натурных испытаний; Dp — расчетная разность давлений на наружной и внутренней поверхностях наружных ограждений помещения, даПа; Dp_1эт — разность давлений Dp, определенная для помещений 1-го этажа, даПа.

* Интерпретация формулы (3) прил. 9 СНиП 2.04.05—86 для жилых зданий.

2.8. Для жилых зданий с естественной вытяжной вентиляцией расчетную разность давлений Dр находят по формуле*

* Интерпретация формулы (4) прил. 9 СНиП 2.04.05—86 для жилых зданий.

Dр = (Н_ш   h_i) (r_i   1,27) + 0,05 r_i v² (с_{l, и} k_i   с_{l, и} k_ш), (5)

где Н_ш — высота устья шахты от уровня земли, м; h_i — высота от уровня земли до центра рассчитываемого помещения, м; v — скорость ветра, принимаемая по прил. 7 и в соответствии с п. 3.2 СНиП 2.04.05—86, м/с; r_i — плотность наружного воздуха, кг/м³, которую определяют по формуле

r_i = 353/(273 + t_i), (6)

где t_i — температура наружного воздуха по параметрам Б или А (см. п. 3.2 СНиП 2.04.05—86), °С; с_{l, и} и с_{l, n} — аэродинамические коэффициенты соответственно для наветренной и подветренной поверхностей ограждений здания, принимают в соответствии со СНиП 2.01.07—85 равными +0,8 и —0,6; k_i и k_ш — коэффициенты учета изменения скоростного давления ветра в зависимости от высоты; принимают соответственно для рассчитываемого элемента и устья шахты по СНиП 2.01.07—85.

В формуле (5) учтены потери давления в вентканалах при нормируемом расходе удаляемого воздуха.

2.9. В соответствии с п. 3.1 СНиП 2.04.05—86 бытовые тепловыделения Q_быт следует учитывать для жилых комнат и кухонь в размере 21 Вт на 1 м² площади пола.

2.10. Теплопоступления за счет солнечной радиации Q_инс не рекомендуется учитывать в тепловом балансе при определении расчетной нагрузки системы отопления. Перегрев помещений за счет инсоляции следует снимать путем пофасадного регулирования систем отопления (см. разд. 3).

2.11. Расход теплоты, ГДж, за отопительный период SQ находят из выражения

(7)

где Q — расчетный расход теплоты отапливаемым зданием (фасадом); t_p — расчетная температура внутреннего воздуха, °С; — средняя за отопительный период температура наружного воздуха, °С, принимаемая по СНиП 2.01.01—82; t_i — расчетная температура наружного воздуха (параметры Б), °С; п — количество дней отопительного сезона (продолжительность периода со средней суточной температурой воздуха £ 8 °С), принимаемое по СНиП 2.01.01—82.

С достаточной степенью точности можно принимать

(t_p   ) /(t_р   t_i) = 0,5.

2.12. В связи с переходом с 01.01.88 на расчет вентиляционной составляющей теплопотерь с параметров наружного воздуха А на параметры Б впредь до утверждения новых контрольных показателей расхода теплоты на отопление жилых зданий рекомендуется принимать ранее утвержденные Госгражданстроем контрольные показатели с повышающим коэффициентом 1,15.

2.13. При определении удельных тепловых характеристик жилых зданий общая площадь принимается как сумма площадей отапливаемых помещений.

3. ОТОПЛЕНИЕ

3.1. Тепловой поток системы отопления в расчетном режиме должен создавать в помещениях температуры воздуха, нормируемые СНиП 2.08.01—89 Жилые здания. При температуре наружного воздуха выше параметров Б автоматизированные системы отопления должны обеспечивать в помещениях квартир жилых зданий допустимые температуры воздуха в пределах, регламентируемых прил. 1, СНиП 2.04.05—86.

Тепловой поток системы отопления во всех случаях больше расчетных теплопотерь отапливаемого здания из-за неизбежного завышения поверхностей принимаемых к установке отопительных приборов (за счет округления их до ближайшего типоразмера или целого числа секций), теплоотдачи трубопроводов в неотапливаемых помещениях, увеличенных теплопотерь “зарадиаторными” участками наружных ограждений. В проектах, наряду с расчетными теплопотерями зданий, следует указывать величину теплового потока системы отопления.

Тепловой поток системы отопления Q_c.o, кВт, следует определять по формуле

Q_c.o = Q_т.р b₁ b₂ + Q_д, (8)

где Q_т.р — расчетные теплопотери отапливаемого здания, кВт; b₁ — коэффициент, учитывающий теплоотдачу дополнительной площади принимаемых к установке отопительных приборов за счет округления сверх расчетной площади, определяют по следующим значениям:

Шаг номенклатурного ряда

отопительных приборов, кВт . . . . . . . . 0,12; 0,15; 0,18; 0,21; 0,24

Значение коэффициента b₁ . . . . . . . . . . . 1,02; 1,03; 1,04; 1,06; 1,08

b₂ — коэффициент, учитывающий дополнительные теплопотери из-за размещения отопительных приборов у наружных ограждений, принимаемый по табл. 1;

Таблица 1

Q_д — дополнительные потери теплоты, связанные с остыванием теплоносителя в подающих и обратных магистралях, проходящих в неотапливаемых помещениях, кВт. Величину Q_д рекомендуется определять при коэффициенте эффективности, изоляции 0,75, по табл. 2.

Таблица 2

*t_r — температура теплоносителя на входе в систему отопления (для подающих трубопроводов) или на выходе из нее (для обратных трубопроводов), °С; t_в — температура воздуха помещений, в которых проложены трубопроводы, °С; определяют по тепловому балансу этих помещений (см. разд. 2).

3.2. Расчетный расход теплоносителя в стояках (ветвях) системы отопления G_ст, кг/ч, следует определять по формуле

, (9)

где Q_ст — суммарные теплопотери помещений, обслуживаемых стояком (ветвью) системы отопления, кВт; с_в — удельная теплоемкость воды, кДж/(кг×°С); Dt — разность температур теплоносителя на входе и выходе из стояка (ветви). При предварительном расчете Dt рекомендуется принимать на 1 °С меньше расчетного перепада температур теплоносителя в системе отопления.

3.3. Тепловой поток Q отопительного прибора определяют по формуле

, (10)

где Q_н.п — номинальный тепловой поток отопительного прибора, кВт; п и р — показатели степени соответственно при относительных температурном напоре и расходе теплоносителя; b₃ — безразмерный коэффициент, учитывающий число секций в радиаторе (только для чугунных секционных радиаторов); b₄ — безразмерный коэффициент, учитывающий способ установки отопительного прибора; b — безразмерный коэффициент на расчетное атмосферное давление; с_р — поправочный коэффициент, учитывающий схему присоединения отопительного прибора и изменение показателя степени р в различных диапазонах расхода воды; y₁ — коэффициент, учитывающий уменьшение теплового потока при движении теплоносителя по схеме “снизу—вверх”; М— расход воды через отопительный прибор (для конвекторов — по каждой трубке), кг/с; q —температурный напор, °С.

, (11)

где t_н и t_к — температура теплоносителя на входе и выходе из отопительного прибора, °С; Dt_пр — перепад температур теплоносителя на входе и выходе из отопительного прибора, °С; t_в — расчетная температура воздуха отапливаемого помещения, °С.

Значения Q_н.п, п, р, b₃, b, с_р, y₁ следует принимать по информационным выпускам институтов Минстройматериалов СССР, справочникам, каталогам и др.

Для наиболее массовых отопительных приборов необходимая информация содержится в следующей литературе:

Рекомендации по теплогидравлическому расчету, монтажу и эксплуатации однотрубных вертикальных систем водяного отопления с настенными конвекторами “Комфорт 20”/ЦНИИЭП жилища, 1980;

Рекомендации по теплогидравлическому расчету, монтажу и эксплуатации систем водяного отопления с настенными конвекторами без кожухов типов “Аккорд” и “Север”/НИИ сантехники, 1983;

Рекомендации по теплогидравлическому расчету, монтажу и эксплуатации систем водяного отопления со стальными конвекторами типа “Универсал” и секционными чугунными радиаторами типа МС/НИИ сантехники, 1986;

Методика определения номинального теплового потока отопительных приборов при теплоносителе воде/НИИ сантехники, 1984.

3.4. Соотношение эквивалентных квадратных метров (экм) и киловатт рекомендуется принимать:

для радиаторов и конвекторов без кожуха 1 экм — 0,56 кВт,

для конвекторов с кожухом 1 экм — 0,57 кВт.

Номинальный тепловой поток отопительных приборов в кВт определен при разности средних температур теплоносителя и воздуха 70 °С, расходе теплоносителя через прибор 0,1 кг/с, атмосферном давлении 1013 ГПа.

Фактический тепловой поток от отопительных приборов в системе отопления в зависимости от значений перечисленных факторов будет отличаться от номинального в большую или меньшую сторону. В результате между теплопотерями помещений и номинальным тепловым потоком устанавливаемых в них отопительных приборов отсутствует формальное соответствие в киловаттах (например, в помещении с потерями теплоты 1 кВт по расчету должен быть установлен отопительный прибор с номинальным тепловым потоком 1,3 кВт), что является дефектом нового измерителя отопительных приборов, а не ошибками расчета.

3.5. Системы отопления жилых зданий при расходе теплоты за отопительный период (см. п. 2.12 настоящего Пособия) 1000 ГДж и более следует проектировать пофасадными для возможности автоматического раздельного регулирования каждого фасада. При расходе теплоты за отопительный период меньше 1000 ГДж (240 Гкал) автоматическое регулирование теплового потока предусматривается при обосновании.

3.6. Автоматическое регулирование расхода теплоты в системах отопления следует проектировать, руководствуясь “Общими положениями по оснащению приборами учета и автоматического регулирования систем газоснабжения, отопления, вентиляции, горячего водоснабжения, тепловых сетей и котельных”, утвержденными постановлением Госстроя СССР.

При проектировании рекомендуется использовать Рекомендации по применению средств автоматического регулирования систем отопления и горячего водоснабжения жилых зданий/ЦНИИЭП инженерного оборудования, 1987.

С 1989 г. Московским заводом тепловой автоматики Минприбора СССР начат выпуск микропроцессорных регуляторов “Теплар-110”, предназначенных для регулирования двух пофасадных систем отопления и системы горячего водоснабжения жилых домов (одним прибором). “Теплар-110” является наиболее эффективным специализированным регулятором.

3.7. Датчики температуры внутреннего воздуха при автоматизации систем отопления следует устанавливать в воздушном потоке в центре магистральных каналов вентиляционных блоков (при раздельных вентблоках — кухонных) на 700—800 мм ниже места слияния канала-спутника со сборным каналом в вентблоке верхнего этажа. При пофасадном регулировании для размещения датчиков рекомендуется использовать вентблоки квартир, помещения которых ориентированы преимущественно на один фасад здания. В домах меридиональной ориентации рекомендуется устанавливать не менее одного датчика в вентблоке квартиры, примыкающей к северному торцу здания. В остальных случаях следует стремиться к минимальной длине соединительных линий датчиков с регулирующими приборами.

3.8. Для многоэтажных жилых зданий основным решением отопления являются однотрубные водяные системы отопления из унифицированных узлов и деталей, с верхним или нижним розливом и искусственным побуждением циркуляции. Для зданий высотой до 10 этажей включительно могут быть использованы однотрубные системы с П (Т)-образными стояками. Параметры теплоносителя в системах водяного отопления следует принимать 105 — 70 °С, при необеспеченности указанных параметров источниками теплоты (индивидуальные или групповые котельные) — 95 — 70 °С.

В качестве отопительных приборов предпочтительны чугунные секционные радиаторы типа МС и стальные конвекторы типа “Универсал”, которые обеспечивают регулирование теплового потока “по воздуху” за счет включенного в их конструкцию воздушного клапана, что позволяет не устанавливать перед ними регулировочные краны.

3.9. Системы панельного отопления с нагревательными элементами в однослойных и трехслойных наружных стеновых панелях по сравнению с традиционными системами центрального отопления являются прогрессивным техническим решением, которое при качественном исполнении позволяет повысить индустриальность монтажных работ, удешевить строительство и сократить расход металла при высоком уровне теплового комфорта в обслуживаемых помещениях.

Наряду с этим следует учитывать, что характерный для систем панельного отопления большой объем “скрытых” работ предъявляет повышенные требования к культуре производства и соблюдению технологической дисциплины. В аварийных ситуациях большого масштаба системы панельного отопления требуют более четких действий обслуживающего персонала. В связи с этим решения о применении систем панельного отопления в конкретных городах (районах) принимаются госстроями союзных республик, обл(гор)исполкомами с учетом подготовленности домостроительных комбинатов, теплоснабжающих и эксплуатирующих организаций.

При проектировании систем панельного отопления могут быть использованы “Указания по проектированию и осуществлению систем панельного отопления со стальными нагревательными элементами в наружных стенах крупнопанельных зданий” (СН 398-69) с изменениями, вытекающими из действующих нормативных документов.

3.10. В жилых зданиях, присоединяемых к сетям централизованного теплоснабжения с расчетной температурой теплоносителя (воды) 150 °С при параметрах Б наружного воздуха и гарантированным перепадом давления, может быть использовано система со ступенчатой регенерацией теплоты (СРТ), позволяющая сокращать расход отопительных приборов.

Проектирование системы СРТ осуществляется в соответствии с “Нормами проектирования систем отопления со ступенчатой регенерацией тепла” (РСН 308—85 Госстрой УССР).

3.11. При проектировании систем отопления жилых зданий, возводимых в Северной строительно-климатической зоне, в развитие действующих нормативных документов дополнительно рекомендуется:

а) системы отопления с местными отопительными приборами проектировать с тупиковой разводкой магистральных трубопроводов при числе стояков, присоединяемых к одной ветви, не более 6. При большем числе стояков предусматривать, как правило, попутное движение теплоносителя;

б) для отопления лестничных клеток предусматривать:

высокие стальные конвекторы в вестибюлях, предвключая их системе отопления, с установкой на обеих подводках в местах, недоступных для случайного закрывания запорной арматуры. Нагрузку высоких конвекторов следует принимать равной теплопотерям вестибюля с учетом теплопотерь через входные двери;

стальные конвекторы на этажах, присоединяя их к самостоятельным стоякам по однотрубной проточной схеме. Стояки лестничных клеток в пределах 1 — 2 этажей прокладывать в квартирах, лифтовых холлах или других помещениях, отапливаемых основной системой отопления зданий. Расчетную температуру воздуха в лестничных клетках принимать 18°С;

в) отопление мусоросборных камер предусматривать, как правило, змеевиками из гладких труб, присоединяемыми к системе отопления по проточной схеме, с установкой запорной арматуры на обеих подводках. Расчетную температуру воздуха в мусоросборной камере принимать 15 °С;

г) неучтенные потери циркуляционного давления в системе отопления принимать равными 25 % максимальных потерь давления;

д) при установке в системах отопления подмешивающих насосов предусматривать резервный насос;

е) в системах отопления жилых зданий с числом этажей 3 и более на каждом стояке предусматривать запорную арматуру для их отключения и спускные краны со штуцером для опорожнения;

ж) прокладывать стояки в местах пересечения перекрытий с использованием гильз;

з) для стояков и подводок к отопительным приборам применять стальные обыкновенные трубы по ГОСТ 3262—75*.

Все изложенное направлено на повышение надежности систем отопления, сооружаемых в Северной строительно-климатической зоне и отражает опыт натурных обследований.

4. ВЕНТИЛЯЦИЯ

4.1. В массовом жилищном строительстве принята следующая схема вентилирования квартир: отработанный воздух удаляется непосредственно из зоны его наибольшего загрязнения, т. е. из кухни и санитарных помещений, посредством естественной вытяжной канальной вентиляции. Его замещение происходит за счет наружного воздуха, поступающего через неплотности наружных ограждений (главным образом оконного заполнения) всех помещений квартиры и нагреваемого системой отопления. Таким образом обеспечивается воздухообмен во всем ее объеме.

При посемейном заселении квартир, на которое ориентировано современное жилищное строительство, внутриквартирные двери, как правило, открыты или имеют подрезку дверного полотна, уменьшающую их аэродинамическое сопротивление в закрытом положении. Так, например, щель под дверями ванной и уборной должна быть не менее 0,02 м высотой.

Квартира рассматривается в качестве единого воздушного объема с одинаковым давлением.

Нормирование воздухообмена производят исходя из минимально необходимого по гигиеническим требованиям количества наружного воздуха на одного человека (примерно 30 м³/ч) и к площади пола относят условно. Возрастание нормы заселения, равно как и увеличение высоты помещений, с указанным количеством воздуха не связано.

Удалять воздух непосредственно из комнат в многокомнатных квартирах не рекомендуется, так как при этом нарушается схема направленного движения воздуха в квартире.

4.2. СНиП “Жилые здания” регламентирует двоякий подход к расчетному воздухообмену: жилых комнат — 3 м³/ч на 1 м² пола; кухонь и санузлов — от 110 до 140 м³/ч (в зависимости от типа кухонных плит). Первая из этих величин учитывается в тепловом балансе (см. разд. 2), вторая — при расчете вентиляционных блоков. Различие в подходе к нормированию не имеет физического обоснования. В связи с этим рекомендуется: для квартир с жилой площадью менее 37 м² (при электроплитах) и 47 м² (при газовых плитах) производительность вытяжной вентиляции принимать исходя из нормы санузлов и кухонь; для квартир с жилой площадью 37(47) м² и более — по санитарной норме для жилых комнат. Приведенные площади квартир определены из условий равенства воздухообмена по санитарной норме и норме для кухонь и санузлов.

4.3. Под расчетным воздухообменом (п. 4.2) следует понимать возмещение удаляемого из квартир воздуха наружным в нормативном объеме. При оценке величины воздухообмена квартиры не следует учитывать количество воздуха, поступившего из других помещений (лестничной клетки, смежных квартир).

4.4. В соответствии с п. 4.22 СНиП 2.04.05—86 расчетными, т. е. наихудшими, для естественной вытяжной вентиляции являются условия: температура наружного воздуха +5°С, безветрие, температура внутреннего воздуха помещений +18 (+20)°С, окна открыты. При этих условиях рассчитывается пропускная способность вентблоков. При понижении температуры наружного воздуха и ветре окна закрывают, после чего располагаемое для системы вентиляции давление расходуется на преодоление сопротивления двух элементов: оконного заполнения и вытяжной вентиляционной сети. Таким образом, воздухообмен в квартире является функцией сопротивления воздухопроницанию наружных ограждений и погодных условий. С учетом изменения располагаемого давления в течение отопительного сезона (в 10—15 раз) и тенденции к максимальному сокращению воздухопроницаемости окон (для уменьшения перерасхода теплоты при низких температурах наружного воздуха) необходим переход от неорганизованной переменной инфильтрации (как во времени для одного помещения, так и для здания по высоте и ориентации фасадов относительно направления ветра) к организованному регулируемому притоку наружного воздуха с помощью специальных устройств.

Производительность вытяжной вентиляции в теплый период года не нормируется в связи с возможностью осуществления воздухообмена через открытые окна.

Потребитель должен иметь возможность изменять воздухопроницаемость окон, следуя за изменением метеорологических условий и ориентируясь при этом на свои теплоощущения, однако, известные элементы стандартных окон (форточки, узкие створки) не обеспечивают из-за сложности плавного регулирования их открывания нормируемого притока. Поступающий через них наружный воздух создает дискомфорт в рабочей зоне помещений (ощущение дутья). Указанные элементы могут использоваться для залпового проветривания, но не пригодны в качестве постоянно действующих приточных устройств, обеспечивающих нормативный воздухообмен квартир.

4.5. Для осуществления организованного притока наружного воздуха в помещениях жилых зданий рекомендуется применять регулируемые приточные устройства. Они должны отвечать следующим требованиям:

отсутствие дискомфорта по температуре и подвижности воздуха в зоне обитания;

герметичность клапана устройства в закрытом положении;

термическое сопротивление клапана приточного устройства — не менее термического сопротивления оконного заполнения;

возможность плавного регулирования во всем диапазоне — от полностью открытого до полностью закрытого положения;

эстетичность.

4.6. Приточные устройства в качестве одного из возможных вариантов рекомендуется выполнять в виде горизонтальной щели шириной 15 мм в верхней части оконной коробки с клапаном на нижнем подвесе (рис. 1). При этом поток наружного воздуха с помощью клапана и под действием конвективного потока от отопительного прибора под окном отклоняется на потолок помещения, опускаясь в зону обитания, как правило, на некотором расстоянии от окна, с параметрами, близкими к параметрам внутреннего воздуха. Длина приточного устройства на 200 мм меньше длины оконного блока (по 100 мм с каждой стороны). Посередине в щели (при ее длине более 1000 мм) выполняется проставка шириной 40 мм.

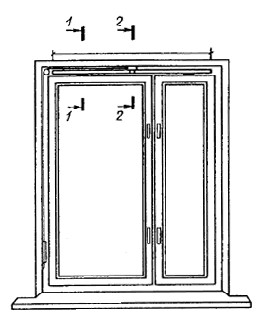

Рис. 1. Регулируемое приточное устройство

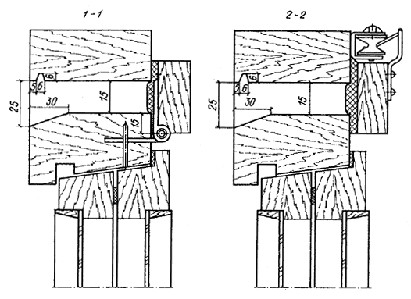

Клапан имеет уплотняющую прокладку толщиной 10 мм из пенополиуретана или пенорезины и перекрывает щель на 15 мм с каждой стороны.

Клапан оснащается простейшим запорно-регулирующим устройством с дистанционным управлением, обеспечивающим плавное регулирование его положения и запирание.

Описанные приточные устройства проверены в экспериментальном строительстве в I, II и III климатических районах и получили одобрение гигиенистов (ИОКГ им. А. Н. Сысина).

ЦНИИЭП инженерного оборудования разрабатывает рабочую документацию приточных устройств применительно к окнам различной конструкции и оказывает научно-техническую помощь при их внедрении.

4.7. Стимулом для потребительского регулирования приточных устройств является индивидуальное восприятие воздушно-теплового комфорта в пределах нормативного отпуска теплоты. Регулирование воздухообмена по температуре внутреннего воздуха предоставляет потребителю широкие возможности для поддержания желаемого уровня воздушно-теплового комфорта в зависимости от конкретного режима эксплуатации квартиры.

4.8. Вытяжная вентиляция с естественным побуждением выполняется, как правило, в соответствии со схемами, рис. 2. Преимущественной является схема, показанная справа. При этом каждая квартира соединяется со сборным вытяжным каналом посредством попутчика.

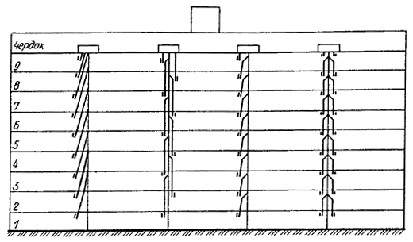

Рис. 2. Возможные схемы естественной канальной вытяжной вентиляции

Вентиляционная сеть образуется из унифицированных по высоте здания поэтажных блоков.

4.9. Выпуск воздуха в атмосферу осуществляется:

а) при холодном чердаке через вытяжные шахты, завершающие каждую вертикаль вентблоков и проходящие транзитом через чердачное помещение.

Применение сборных горизонтальных коробов на холодном чердаке неизбежно сопряжено с повышением сопротивления общего участка вентиляционной сети и, как правило, приводит к периодическим нарушениям циркуляции воздуха в системе;

б) при теплом чердаке через общую вытяжную шахту, одну на секцию дома, размещаемую в центральной части соответствующей секции чердака. При этом воздух из вентканалов всех квартир поступает в объем чердака через оголовки в виде диффузора.

При расчете и устройстве теплого чердака и сборной вытяжной шахты следует пользоваться Рекомендациями по проектированию железобетонных крыш с теплым чердаком для многоэтажных жилых зданий/ЦНИИЭП жилища.— 1986.

Выделять в оголовке обособленный канал для верхнего этажа не рекомендуется, так как при этом исключается эжекция воздуха из попутчиков верхних этажей.

4.10. При конструировании вентблоков рекомендуется:

стремиться к минимальному количеству вытяжных каналов (как правило, сборный — один, попутчики минимальной длины, но не менее 2 м);

обеспечить стабильность геометрии отдельных узлов в процессе изготовления вентблоков;

обеспечить сохранение пропускной способности всех каналов вентблока при принятых в проекте допусках на его смещение в процессе монтажа.

Применение вентблоков левого и правого исполнения нежелательно в связи с частыми нарушениями схемы вентиляции при монтаже.

4.11. Естественная вытяжная вентиляция жилого дома представляет собой сложную гидравлическую систему, расчет которой требует специальной программы для математического моделирования на ЭВМ.

Упрощенный расчет может осуществляться по методике ЦНИИЭП инженерного оборудования.

Расчет естественной вытяжной вентиляции направлен:

на определение сечения каналов и геометрии узлов их слияния, а также входов в каналы вентблоков, обеспечивающих их номинальную пропускную способность;

на определение области применения существующих или вновь разрабатываемых вентблоков в зависимости от этажности и других конструктивно-планировочных решений зданий.

4.12. Для уменьшения ошибок при выполнении вытяжной вентиляции различных зданий необходима максимальная унификация применяемых в настоящее время и разрабатываемых вновь конструкций вентблоков и сокращение их номенклатуры, что можно осуществить на основе упрощенного расчета вентблоков (см. 4.11 ).

4.13. Повышение эксплуатационной надежности (предотвращение “опрокидывания” потока воздуха) системы естественной вытяжной вентиляции и одновременно сокращение материалоемкости и трудозатрат достигаются при использовании одной вертикали вытяжных каналов на квартиру путем использования объединенных вентблоков. Пример решения объединенного вентблока, совмещенного с санитарно-технической кабиной, представлен на рис. 3.

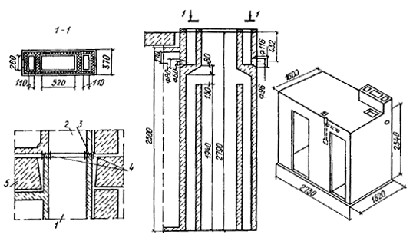

Рис. 3. Объединенный вентблок, совмещенный с сантехкабиной

1 — “колпак” с вентблоком; 2 — днище снтехкабины; 3 — прокладка уплотнительная;

4 — проволочные ограничители, 5 — междуэтажное перекрытие

Применение двух объединенных или объединенного и раздельного вентблоков в зонированных квартирах ведет, как правило, к чрезмерной интенсификации воздухообмена и поэтому нежелательно.

При применении двух вентблоков в одной вертикали квартир необходимо обеспечить одинаковые условия истечения вентиляционного воздуха в атмосферу (в частности, отметку выброса в случае самостоятельных шахт).

4.14. Применение одинаковых вентблоков по высоте здания предопределяет неравномерность удаления воздуха по вертикали квартир.

Повышение равномерности распределения расходов воздуха достигается при увеличении сопротивления входа в вентблок или обеспечении переменной по высоте здания величины сопротивления входа в вентблок. Последнее можно осуществить с помощью вентиляционных решеток с монтажной регулировкой (например, конструкции ЦНИИЭП инженерного оборудования) или специальных накладок (например, из оргалита) с отверстиями разной площади на вход в вентблок.

Расширение области применения вентблоков для зданий различной этажности и изменение их номинальной производительности (см. п. 4.2) возможны с помощью специально рассчитанных накладок.

4.15. Конструкция и технология монтажа вентиляционных блоков должны предусматривать возможность герметизации их междуэтажных стыков.

Герметичность вентиляционной сети имеет особое значение для естественной вытяжной вентиляции. Наличие неплотностей приводит не только к избыточному воздухообмену в квартирах нижних этажей многоэтажных зданий, но и к выбросам загрязненного воздуха через них из сборного канала в квартиры верхних этажей. В проектах необходимо предусматривать специальную технологию заделки междуэтажных стыков вентблоков с применением упругих прокладок.

4.16. Устойчивое удаление воздуха из квартир верхних этажей обеспечивается при правильном выборе вентблоков для зданий конкретной этажности и конструкции чердака.

Установка вытяжных вентиляторов на входе в вентблок двух верхних этажей, предусмотренная СНиПом, ухудшает воздухообмен в квартирах, так как вентиляторы не рассчитаны на постоянную работу, а в период бездействия затрудняют удаление воздуха из-за чрезмерного сопротивления.

4.17. Конструкции транзитных участков вентблоков, проходящих через холодный или открытый чердаки, а также вентиляционных шахт на кровле должны иметь термическое сопротивление не менее чем термическое сопротивление наружных стен жилых зданий в данном климатическом районе. Для уменьшения массы и габаритов указанных конструкций, предусматриваемое настоящим пунктом, термическое сопротивление может быть достигнуто за счет эффективной теплоизоляции. То же относится к вентиляционным участкам канализационных стояков и мусоропровода.

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ

1. КОНСТРУКТИВНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ЖИЛЫХ ЗДАНИЙ

2. РАСЧЕТ ТЕПЛОПОТЕРЬ

3. ОТОПЛЕНИЕ

4. ВЕНТИЛЯЦИЯ
